Multi-axis CNC Machining: Isang komprehensibong gabay sa 3-axis at 5-axis CNC

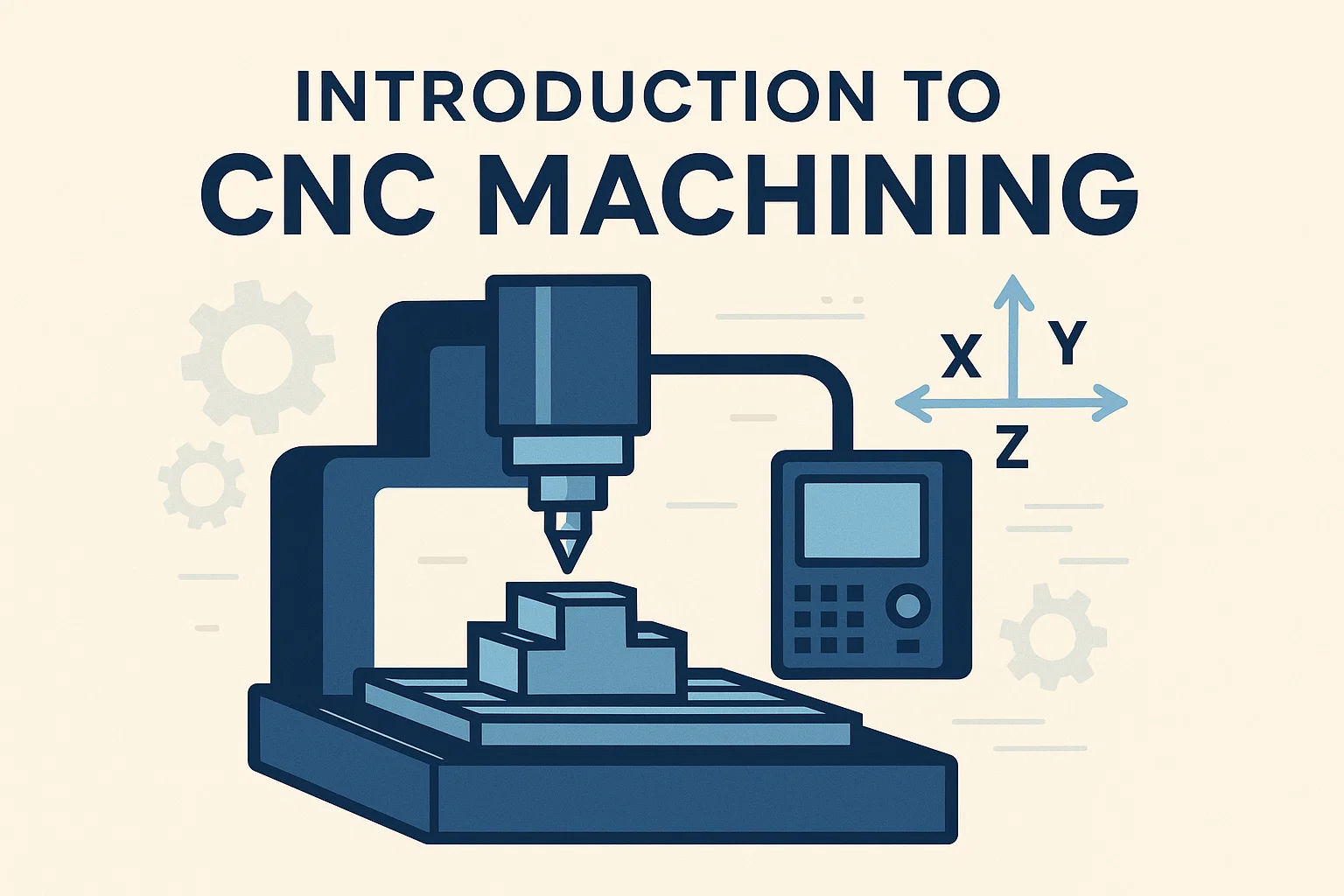

Panimula sa CNC machining

Sa masalimuot na mundo ng modernong pagmamanupaktura, katumpakan at kahusayan ay pinakamahalaga. Mula sa pinakamaliit na medikal na implant hanggang sa pinakamalaking sangkap ng aerospace, ang kakayahang hubugin ang mga hilaw na materyales sa lubos na tumpak na mga bahagi ay kritikal. Sa loob ng mga dekada, ang mga bihasang machinist ay maingat na ginawa ng mga sangkap sa pamamagitan ng kamay, isang proseso na humihiling ng napakalawak na oras, kadalubhasaan, at madalas na humantong sa hindi pagkakapare -pareho. Ang lahat ay nagbago sa pagdating ng Computer Numerical Control (CNC) machining, isang teknolohiyang nagbabago na nagbago sa latscape ng pagmamanupaktura.

Ang CNC machining ay awtomatiko ang kontrol ng mga tool ng makina gamit ang pre-program na software ng computer. Sa halip na manu -manong mga lever at gulong, ang mga tagubilin sa digital ay gumagabay sa mga paggalaw ng makina, tinitiyak ang walang kaparis na kawastuhan, pag -uulit, at bilis. Ang pagbabagong ito ay minarkahan ng isang makabuluhang ebolusyon mula sa tradisyonal na manu -manong machining, na naglalagay ng paraan para sa paggawa ng masa ng mga kumplikadong bahagi na may hindi pa naganap na kalidad. Ngayon, ang machining ng CNC ay ang gulugod ng hindi mabilang na mga industriya, mula sa automotiko at aerospace hanggang sa mga elektronikong consumer at medikal na aparato, na nagpapagana ng paglikha ng masalimuot na disenyo na dating imposible.

Mabilis na Pangkalahatang -ideya:

3-axis Ang mga makina ng CNC ay gumagalaw ng isang tool sa paggupit kasama ang tatlong mga linear na latas (x, y, z), mainam para sa mas simple, flat na bahagi at pangunahing mga tampok.
Magastos at mahusay para sa mataas na dami, hindi gaanong kumplikadong mga sangkap.
Madalas na nangangailangan ng maraming mga pag-setup para sa multi-sided machining.

5-axis Ang mga makina ng CNC ay nagdaragdag ng dalawang pag -ikot ng axes, na nagpapahintulot sa tool na lapitan ang workpiece mula sa halos anumang anggulo.
Para sa lubos na kumplikado, contoured, o masalimuot na bahagi.
Mas malaking pamumuhunan, para sa mga advanced na industriya tulad ng aerospace at medikal.

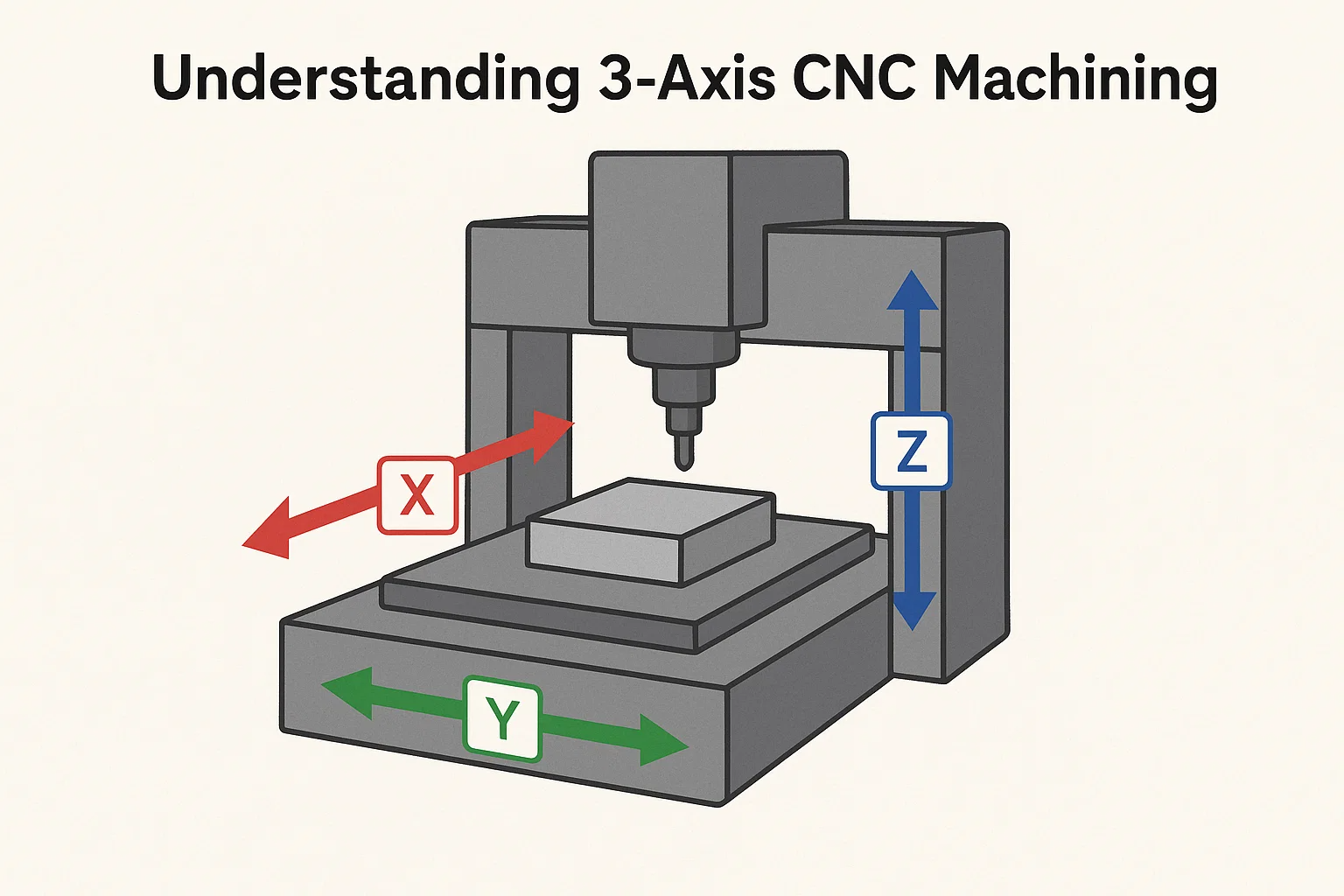

Pag-unawa sa 3-axis CNC machining

Sa gitna ng multi-axis machining ay namamalagi ang pangunahing konsepto ng paggalaw kasama ang iba't ibang mga axes. Ang pinaka -karaniwang at pundasyon na uri ay 3-axis CNC machining , na nagpapatakbo kasama ang tatlong pangunahing linear axes: X, y, at z .

Ang X-axis Karaniwang kinokontrol ang paggalaw mula sa kaliwa hanggang kanan sa buong workbed ng makina.
Ang Y-axis nagdidikta ng paggalaw mula sa harap hanggang sa likod.
Ang Z-axis Pinamamahalaan ang patayo, up-and-down na paggalaw ng tool ng paggupit.

Isipin ito tulad ng pagguhit sa isang patag na piraso ng papel na may panulat: maaari mong ilipat ang panulat sa kaliwa/kanan (x), pataas/pababa sa papel (y), at iangat ito o pindutin ito sa papel (z).

Paano gumagana ang 3-axis machining

Sa isang 3-axis CNC machine, ang tool ng paggupit ay gumagalaw kasama ang tatlong mga axes na ito upang alisin ang materyal mula sa isang nakatigil na workpiece. Ang pag -setup na ito ay nagbibigay -daan para sa machining sa isang solong eroplano o bahagi ng bahagi nang paisa -isa. Ang tool ay maaaring ilipat nang magkakasunod sa lahat ng tatlong direksyon, na lumilikha ng mga tampok tulad ng mga butas, puwang, bulsa, at mga patag na ibabaw. Kung ang isa pang bahagi ng workpiece ay kailangang ma-machined, ang bahagi ay dapat na manu-manong reposisyon o "muling pag-aayos," nangangahulugang ito ay na-clamp sa isang bagong orientation.

Karaniwang mga operasyon at aplikasyon ng 3-axis CNC

Ang 3-axis CNC machine ay hindi kapani-paniwalang maraming nalalaman at ang mga workhorses ng maraming mga tindahan ng makina. Nag -excel sila sa mga gawain tulad ng:

Nakaharap: Lumilikha ng mga patag na ibabaw.
Milling: Pagputol ng mga puwang, channel, at bulsa.
Pagbabarena at pag -tap: Lumilikha ng mga butas at sinulid na butas.
Profiling: Pagputol ng panlabas na hugis ng isang bahagi.
Pag -ukit: Pagdaragdag ng teksto o disenyo sa isang ibabaw.

Ang mga karaniwang aplikasyon ng 3-axis CNC machining ay kasama ang paggawa ng mga flat na sangkap, simpleng mga hulma, pangkalahatang mga mekanikal na bahagi, at prototyping kung saan ang mga masalimuot na undercuts o kumplikadong mga kurbada sa maraming panig ay hindi kinakailangan.

Mga kalamangan at mga limitasyon ng 3-axis machining

Mga kalamangan:

Epektibong Gastos: Karaniwan, ang mga 3-axis machine ay mas mura upang bumili, gumana, at mapanatili kumpara sa kanilang mga multi-axis counterparts.
Mas simpleng programming: Ang Programming 3-Axis Toolpaths ay madalas na mas prangka, na ginagawang mas madali silang matuto at ipatupad.
Mas mabilis na pag -setup para sa mga simpleng bahagi: Para sa mga bahagi na maaaring makinang sa isa o dalawang mga pag-setup, ang 3-axis ay maaaring maging mahusay.
Mataas na throughput: Tamang-tama para sa paggawa ng mataas na dami ng mga mas simpleng sangkap.

Mga Limitasyon:

Limitadong pagiging kumplikado: Hindi madaling lumikha ng mga kumplikadong geometry na may mga undercuts o tampok sa maraming panig nang hindi muling pag-aayos.
Maramihang mga pag -setup na kinakailangan: Para sa mga bahagi na nangangailangan ng machining sa higit sa isang panig, ang workpiece ay dapat na manu-manong paikutin at muling na-clamp nang maraming beses. Nagdaragdag ito sa oras ng pag -setup at maaaring ipakilala ang mga kawastuhan.
Tapos na ang ibabaw: Minsan makagawa ng mas kaunting pinakamainam na pagtatapos ng ibabaw sa mga contoured na ibabaw dahil sa "hagdanan ng hagdanan" na epekto ng mga linear cut.
Nabawasan ang buhay ng tool: Ang mga tool ay maaaring makaranas ng higit pang pagsusuot kapag papalapit sa mga kumplikadong mga contour mula sa isang limitadong bilang ng mga anggulo.

Diving sa 5-axis CNC machining

Habang ang 3-axis machining ay nangunguna sa mga operasyon sa isang solong eroplano, ang mga hinihingi ng modernong disenyo ng produkto ay madalas na tumatawag para sa mas malawak na pagiging kumplikado. Dito 5-axis CNC machining mga hakbang sa, pagdaragdag ng dalawang karagdagang mga axes ng pag -ikot sa umiiral na tatlong linear axes (x, y, z). Ang mga dagdag na axes na ito ay nagpapahintulot sa tool ng pagputol upang lapitan ang workpiece mula sa halos anumang direksyon, na nagpapagana ng paglikha ng lubos na masalimuot at kumplikadong mga geometry sa isang solong pag -setup.

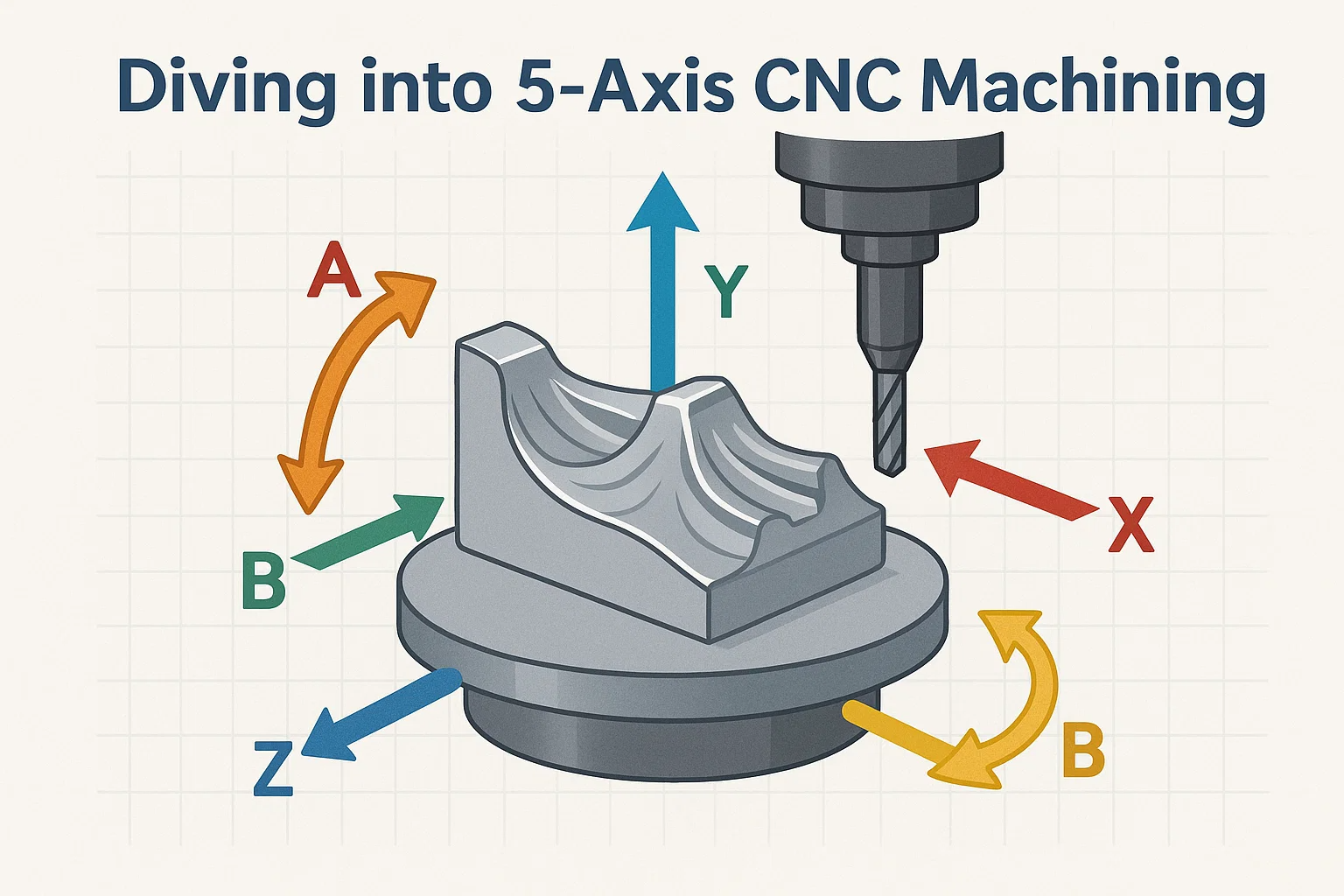

Paliwanag ng limang axes

Sa isang 5-axis machine, mayroon ka pa ring pamilyar na linear X, y, at z axes. Ang karagdagang dalawang axes ay rotational, karaniwang tinutukoy bilang A at b, o a at c .

X, y, z: Ang mga guhit na paggalaw, tulad ng sa 3-axis machining.
A-Axis: Umiikot sa paligid ng x-axis.
B-axis: Umiikot sa paligid ng y-axis.
C-axis: Umiikot sa paligid ng z-axis.

Ang iba't ibang mga pagsasaayos ng 5-axis machine ay pagsamahin ang mga rotational axes na ito sa iba't ibang paraan (hal., A at B, A at C, o B at C). Ang pangunahing takeaway ay ang mga pag -ikot na ito ay nagpapahintulot sa tool o ang workpiece (o pareho) na ikiling at paikutin, na nagtatanghal ng iba't ibang mga ibabaw sa tool ng paggupit nang walang manu -manong interbensyon.

Mga uri ng 5-axis machine: sabay-sabay at 3 2

Mahalaga na makilala sa pagitan ng dalawang pangunahing uri ng 5-axis machining, dahil naiiba ang kanilang mga kakayahan at aplikasyon:

Sabay-sabay na 5-axis machining (buong 5-axis): Sa mode na ito, ang lahat ng limang mga axes ay gumagalaw nang sabay -sabay at patuloy sa proseso ng pagputol. Nangangahulugan ito na ang tool ay maaaring mapanatili ang patuloy na pakikipag -ugnay sa isang kumplikadong contoured na ibabaw, na dumadaloy nang maayos sa paligid ng mga curves at hugis. Ang kakayahang ito ay mahalaga para sa pagbuo ng lubos na kumplikado, organikong mga form at pagkamit ng higit na mahusay na pagtatapos ng ibabaw sa masalimuot na mga bahagi.
3 2 axis machining (positional 5-axis): Kilala rin bilang "Positional 5-axis," ang pamamaraang ito ay gumagamit ng dalawang rotational axes upang mai-orient ang workpiece o tool sa isang nakapirming posisyon, at pagkatapos ay nangyayari ang machining gamit lamang ang tatlong linear (x, y, z) axes. Kapag ang isang seksyon ay makina, ang rotational axes ay muling orient ang bahagi para sa susunod na seksyon. Habang hindi bilang likido bilang sabay-sabay na 5-axis, 3 2 machining pa rin ang makabuluhang binabawasan ang mga pag-setup kumpara sa 3-axis, na ginagawang lubos na mahusay para sa mga bahagi na may mga tampok sa maraming, natatanging mga mukha.

Paano gumagana ang 5-axis machining at ang mga kakayahan nito

Ang pangunahing kakayahan ng 5-axis machining ay namamalagi sa kakayahang paikutin ang tool ng paggupit at/o ang workpiece sa panahon ng proseso ng machining. Pinapayagan ang tuluy -tuloy o na -index na kilusan na ito para sa:

Undercutting: Ang pag-abot ng mga tampok na "nakatago" o anggulo sa paraang hindi ma-access ng isang 3-axis machine nang walang muling pag-aayos.
Na -optimize na mga anggulo ng tool: Ang makina ay maaaring ikiling ang tool upang mapanatili ang pinakamainam na anggulo ng pagputol na may kaugnayan sa ibabaw ng bahagi, na humahantong sa mas mahusay na pagtatapos ng ibabaw, mas mahaba ang buhay ng tool, at mas mabilis na pag -alis ng materyal.
Single Setup Machining: Maraming mga kumplikadong bahagi ang maaaring ganap na makinang sa isang go, kapansin -pansing binabawasan ang mga oras ng pag -setup, pagtanggal ng mga pinagsama -samang mga error mula sa maraming mga pag -setup, at pagpapabuti ng pangkalahatang katumpakan ng bahagi.

Mga bentahe ng paggamit ng 5-axis CNC machining

Ang mga pakinabang ng paglipat sa 5-axis machining ay makabuluhan, lalo na para sa mga mataas na halaga at kumplikadong mga sangkap:

Nadagdagan ang pagiging kumplikado ng bahagi: Ang kakayahang ma-machine ay lubos na masalimuot na geometry, organikong hugis, at mga kumplikadong curves na hindi praktikal o imposible sa mga 3-axis machine.
Nabawasan ang mga pag -setup at mga oras ng tingga: Sa pamamagitan ng machining ng maraming panig sa isang solong pag -setup, ang mga oras ng pag -setup ay drastically gupitin, na humahantong sa mas mabilis na mga siklo ng produksyon at pinabuting pangkalahatang kahusayan.
Pinahusay na kawastuhan at katumpakan: Ang pag -aalis ng maraming mga pag -setup ay nagpapaliit sa panganib ng pagkakamali ng tao at pag -repose ng mga kawastuhan, na nagreresulta sa mas mataas na dimensional na kawastuhan at mas magaan na pagpapahintulot.
Superior Surface Finish: Ang patuloy na pakikipag -ugnayan sa tool at na -optimize na mga anggulo ng pagputol ay humantong sa mas maayos na pagtatapos ng ibabaw, na madalas na binabawasan o tinanggal ang pangangailangan para sa pangalawang operasyon sa pagtatapos.
Pinahusay na tool sa buhay at pagganap: Ang kakayahang i -orient ang tool na mahusay ay nangangahulugang mas kaunting stress sa gilid ng paggupit, na humahantong sa mas mahabang buhay ng tool at mas mahusay na mga rate ng pag -alis ng materyal.
Pag -access sa mga undercuts at malalim na bulsa: Ang mga lugar ng machining na hindi naa-access na may 3-axis na mga limitasyon ay nagiging regular.

Mga aplikasyon ng 5-axis CNC sa mga kumplikadong geometry at mga bahagi ng mataas na katumpakan

Dahil sa mga advanced na kakayahan nito, ang 5-axis CNC machining ay kailangang-kailangan sa mga industriya na humihiling ng pinakamataas na antas ng katumpakan at pagiging kumplikado ng geometric. Ang mga aplikasyon nito ay sumasaklaw sa isang malawak na saklaw:

Aerospace: Ang paggawa ng mga blades ng turbine (blisks), mga impeller, mga sangkap na istruktura na may kumplikadong mga contour, at mga bahagi ng engine.
Mga aparatong medikal: Ang paggawa ng masalimuot na mga instrumento sa pag -opera, orthopedic implants (hal.
Amag at mamatay: Lumilikha ng lubos na detalyado at kumplikadong mga lukab ng amag para sa paghuhulma ng plastik na iniksyon, paghuhulma ng suntok, at pagkamatay.
Automotiko: Prototyping at paggawa ng mga sangkap ng engine, impeller, at mga artistikong panel ng katawan.
Enerhiya: Mga sangkap para sa langis at gas, at mga nababagong sektor ng enerhiya na nangangailangan ng mga kumplikadong geometry at matibay na materyales.
Art at Disenyo: Sculpting masalimuot na mga artistikong piraso at prototypes na may mga organikong form.

Ang 5-axis CNC machining ay kumakatawan sa isang makabuluhang paglukso sa kakayahan sa pagmamanupaktura, na nagpapahintulot sa mga industriya na itulak ang mga hangganan ng disenyo at lumikha ng mga sangkap na may hindi pa naganap na pag-andar at anyo.

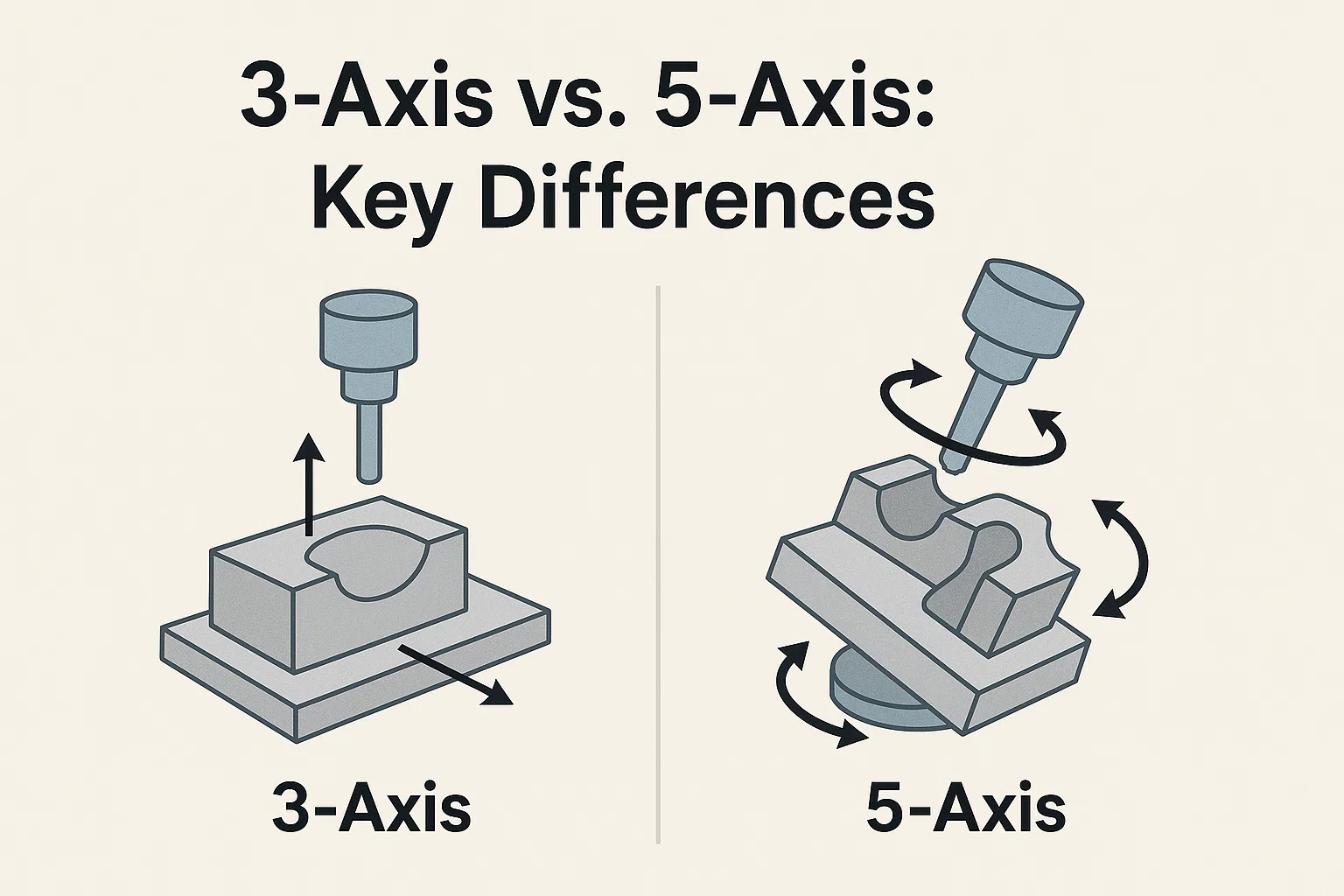

3-axis kumpara sa 5-axis: pangunahing pagkakaiba

Ang pagpili sa pagitan ng 3-axis at 5-axis CNC machining ay isang kritikal na desisyon na nakakaapekto sa pagiging kumplikado ng bahagi, kahusayan sa paggawa, gastos, at sa huli, ang tagumpay ng isang proyekto. Habang ang parehong mga makapangyarihang pamamaraan ng pagmamanupaktura, ang kanilang mga pangunahing pagkakaiba ay nagdidikta sa kanilang pinakamainam na mga kaso ng paggamit.

Upang magbigay ng isang malinaw na paghahambing, masira natin ang mga pangunahing pagkakaiba:

Tampok	3-axis CNC machining	5-axis CNC machining
Axes ng paggalaw	X, Y, Z (tatlong linear axes)	X, y, z (tatlong linear axes) dalawang rotational axes (a, b, o c)
Bahagi ng pagiging kumplikado	Pinakamahusay para sa mas simpleng geometry, flat na ibabaw, pangunahing bulsa, at butas. Limitado para sa mga undercuts o kumplikadong mga contour.	Tamang -tama para sa lubos na kumplikado, contoured, organikong mga hugis, undercuts, at masalimuot na mga tampok.
Oras ng pag -setup at kahusayan	Kadalasan ay nangangailangan ng maraming mga pag-setup at muling pag-aayos para sa mga bahagi na may mga tampok sa iba't ibang panig, pagtaas ng pangkalahatang oras ng tingga.	Maaaring machine ng maraming panig o ang buong bahagi sa isang solong pag -setup, makabuluhang binabawasan ang oras ng pag -setup at pagpapabuti ng kahusayan.
Tapos na Surface at Katumpakan	Mabuti para sa mga patag na ibabaw. Ang mga contoured na ibabaw ay maaaring magpakita ng "stair-stepping" o hindi gaanong pinakamainam na pagtatapos, na potensyal na nangangailangan ng pagproseso ng post.	Nakakamit ang higit na mahusay na pagtatapos ng ibabaw sa mga kumplikadong mga contour dahil sa patuloy na orientation ng tool at na -optimize na mga anggulo ng pagputol, na madalas na tinanggal ang pangalawang pagtatapos.
Mga pagsasaalang -alang sa tooling	Karaniwan ay gumagamit ng mas mahabang tool upang maabot ang mga tampok, na maaaring humantong sa panginginig ng boses, pagpapalihis, at nabawasan ang buhay ng tool. Limitadong saklaw ng pag -access sa tool.	Pinapayagan para sa mas maikli, mas mahigpit na mga tool dahil sa pag-access sa multi-anggulo. Ang pinakamainam na pakikipag -ugnay sa tool ay humahantong sa mas mahabang buhay ng tool at mas mahusay na pag -alis ng materyal.
Pagiging kumplikado ng programming	Medyo mas simple programming (g-code) dahil sa mas kaunting antas ng kalayaan. Mas madali para sa mga programmer ng entry-level.	Makabuluhang mas kumplikadong programming dahil sa koordinasyon ng limang sabay -sabay na mga axes. Nangangailangan ng advanced na CAD/CAM software at bihasang programmer.
Pag -iwas sa banggaan	Mas simpleng pagtuklas ng banggaan at pag -iwas dahil sa limitadong paggalaw.	Lubos na kritikal at kumplikado; Nangangailangan ng mga advanced na tool ng simulation sa loob ng CAM software upang maiwasan ang mga banggaan sa pagitan ng tool, may -hawak, spindle, at workpiece.
Pagsusuri ng Gastos	Paunang pamumuhunan: mas mababa. Ang mga makina ay hindi gaanong kumplikado at sa gayon mas abot -kayang. Mga gastos sa pagpapatakbo: sa pangkalahatan ay mas mababa sa bawat oras dahil sa mas simpleng pag -setup at hindi gaanong kumplikadong makinarya.	Paunang pamumuhunan: Mataas na mas mataas. Ang mga makina ay mas mekanikal na kumplikado at nangangailangan ng mga advanced na kontrol. Mga gastos sa pagpapatakbo: mas mataas bawat oras dahil sa pagiging kumplikado ng makina, dalubhasang programming, at pagpapanatili. Gayunpaman, ang gastos sa bawat bahagi ay maaaring mas mababa para sa mga kumplikadong bahagi dahil sa nabawasan na mga pag -setup at mas mataas na kahusayan.
Antas ng kasanayan sa operator	Katamtaman hanggang mataas.	Mataas sa dalubhasa; Nangangailangan ng malalim na kaalaman ng mga prinsipyo ng multi-axis machining at advanced na software.

Detalyadong pagkasira ng mga pangunahing pagkakaiba:

Ang pagiging kumplikado ng mga bahagi na maaaring ma -makina: Ito ang pinaka pangunahing pagkakaiba. Ang mga 3-axis machine ay pinaghihigpitan sa machining mula sa isang limitadong bilang ng mga direksyon (karaniwang ang tuktok, at kung minsan ang mga panig kung ang bahagi ay muling oriented). Ang 5-axis machine, kasama ang kanilang mga kakayahan sa pag-ikot, ay maaaring ma-access ang halos anumang anggulo ng workpiece sa isang solong pag-setup. Binubuksan nito ang kakayahang lumikha ng lubos na kumplikadong mga form ng 3D, mga organikong hugis, at malalim na mga tampok na may mga undercuts na imposible o ipinagbabawal na mahal sa isang 3-axis machine.
Oras ng pag -setup at kahusayan: Para sa isang bahagi na nangangailangan ng machining sa maraming mga mukha (hal., Lahat ng anim na panig ng isang kubo), ang isang 3-axis machine ay kakailanganin ng ilang manu-manong muling pag-aayos, bawat isa ay nangangailangan ng makina upang ihinto, ang operator upang mamagitan, at mga bagong offset na itatakda. Nagdaragdag ito ng makabuluhang oras, paggawa, at potensyal para sa error. Ang isang 5-axis machine ay madalas na makumpleto ang tulad ng isang bahagi sa isang solong pag-setup, drastically pagputol sa oras na hindi machining at pagpapabuti ng pangkalahatang kahusayan.
Tapos na ang ibabaw at katumpakan: Kapag ang machining curved na ibabaw sa isang 3-axis machine, ang tool ay dapat gumawa ng isang serye ng mga linear pass, na maaaring mag-iwan ng nakikitang "mga hakbang" o mga marka ng tool, na madalas na nangangailangan ng pangalawang pagtatapos ng mga operasyon tulad ng sanding o buli. Ang 5-axis machine ay maaaring patuloy na i-orient ang tool ng pagputol na tangent sa ibabaw, na nagpapahintulot sa mas maayos, mas tumpak na mga pagbawas na nagreresulta sa isang superyor na pagtatapos ng direkta sa makina, pag-minim o pag-alis ng post-processing. Ang diskarte sa solong-setup ay binabawasan din ang akumulasyon ng mga error na maaaring mangyari sa maraming muling pag-aayos, na humahantong sa mas mataas na pangkalahatang katumpakan ng bahagi.
Mga pagsasaalang -alang sa tooling at programming:
- Tooling: Ang 3-axis machining minsan ay nangangailangan ng mas mahabang mga tool upang maabot ang malalim na bulsa o tampok, na maaaring madaling kapitan ng chatter, panginginig ng boses, at pagpapalihis, nakakaapekto sa pagtatapos ng ibabaw at kawastuhan. Ang mga machine ng 5-axis ay madalas na gumamit ng mas maikli, mas mahigpit na mga tool dahil maaari nilang ikiling ang bahagi o tool upang maabot ang tampok, pagpapahusay ng katatagan at pagganap ng paggupit.
- Programming: Ang pag-programming para sa 3-axis ay medyo prangka, lalo na ang pakikitungo sa mga guhit na guhit. Ang 5-axis programming, gayunpaman, ay makabuluhang mas kumplikado. Kinakailangan nito ang sopistikadong software ng CAD/CAM na may kakayahang makabuo ng mga toolpath na nag -coordinate ng lahat ng limang axes nang sabay -sabay habang iniiwasan ang mga banggaan sa pagitan ng tool, may hawak ng tool, spindle, at workpiece. Ang pagiging kumplikado na ito ay nangangailangan ng mataas na bihasang mga programmer at madalas na nagsasangkot ng malawak na kunwa.
Pagtatasa ng Gastos: Paunang Mga Gastos sa Pamumuhunan at Operational:
- Paunang pamumuhunan: Mayroong malaking pagkakaiba sa gastos sa paitaas. Ang 3-axis CNC machine ay karaniwang mas abot-kayang bilhin, na ginagawa silang isang naa-access na punto ng pagpasok para sa maraming mga tindahan. 5-axis machine, kasama ang kanilang idinagdag na pagiging kumplikado ng mekanikal, karagdagang mga motor, advanced control system, at mga sangkap ng katumpakan, ay kumakatawan sa isang mas mataas na paggasta ng kapital.
- Mga gastos sa pagpapatakbo: Habang ang oras-oras na gastos sa operating ng isang 5-axis machine ay maaaring mas mataas (dahil sa mas mataas na pagpapanatili, pagkonsumo ng kuryente, at ang pangangailangan para sa lubos na bihasang mga operator/programmer), ang gastos bawat bahagi Para sa mga kumplikadong sangkap ay madalas na mas mababa kaysa sa 3-axis. Ito ay dahil ang mga nakuha ng kahusayan mula sa nabawasan na mga pag -setup, mas mabilis na oras ng pag -ikot, pinabuting buhay ng tool, at pag -aalis ng pangalawang operasyon ay maaaring lumampas sa mas mataas na oras -oras na rate. Para sa mga mas simpleng bahagi, gayunpaman, ang 3-axis ay nananatiling hindi mapag-aalinlanganan na kampeon ng gastos.

Ang pagpili sa pagitan ng 3-axis at 5-axis ay samakatuwid ay hindi lamang tungkol sa "mas maraming mga axes ay mas mahusay," ngunit sa halip isang madiskarteng desisyon batay sa mga tiyak na hinihingi ng proyekto, ang nais na kumplikado ng bahagi, mga kinakailangan sa kawastuhan, dami ng produksyon, at magagamit na badyet.

Mga aplikasyon at industriya

Ang kakayahang umangkop at katumpakan ng multi-axis CNC machining ay ginawa itong isang kailangang-kailangan na teknolohiya sa isang malawak na spectrum ng mga industriya. Habang ang mga 3-axis machine ay nananatiling mahalaga para sa mas simple, mataas na dami ng mga bahagi, ang 5-axis machine ay magbubukas ng mga bagong posibilidad para sa pagbabago at pagganap sa mga patlang na nangangailangan ng sukdulang pagiging kumplikado at kawastuhan.

Narito ang isang pagtingin sa kung paano ang parehong 3-axis at 5-axis CNC machining ay inilalapat sa iba't ibang mga sektor:

Aerospace: Paggawa ng mga blades ng turbine, mga sangkap na istruktura

Ang industriya ng aerospace ay maaaring ang pinaka hinihingi na sektor para sa CNC machining, kung saan ang kaligtasan, pagganap, at pagbawas ng timbang ay pinakamahalaga.

5-axis pangingibabaw: Ang industriya na ito ay lubos na umaasa sa 5-axis na sabay-sabay na machining para sa mga kritikal na sangkap. Kasama sa mga halimbawa:
- Turbine blades (blisks/impeller): Ang kumplikado, aerodynamic curves ng mga blades ng turbine, na madalas na ginawa bilang mga solong-piraso na blisks, ay nangangailangan ng patuloy na 5-axis na paggalaw upang makamit ang kinakailangang katumpakan para sa pinakamainam na daloy ng hangin at kahusayan.
- Mga sangkap na istruktura: Ang masalimuot na mga frame ng sasakyang panghimpapawid, mga spars ng wing, bulkheads, at mga sangkap ng landing gear na may kumplikadong mga contour at tumpak na mga pattern ng butas ay makinang hanggang sa masikip na pagpapaubaya mula sa mataas na lakas, magaan na materyales tulad ng titanium at aluminyo alloys.
- Engine casings at nozzle: Ang mga bahaging ito ay madalas na may mga panloob na mga channel ng paglamig at kumplikadong mga geometry na maaari lamang mahusay na makagawa ng mga kakayahan ng multi-axis.
3-axis utility: Habang ang 5-axis ay mahalaga para sa lubos na kumplikadong mga bahagi, ang 3-axis machine ay may papel pa rin sa paggawa ng mas simpleng mga bracket, pag-mount ng mga plato, at mga panloob na sangkap na hindi nangangailangan ng pag-access sa multi-panig o kumplikadong mga contour.

Automotibo: Prototyping at paggawa ng mga kumplikadong bahagi ng engine

Ang industriya ng automotiko ay gumagamit ng CNC machining nang malawak, mula sa mabilis na prototyping hanggang sa mataas na dami ng produksiyon, patuloy na nagtutulak para sa kahusayan at pagganap.

5-axis para sa pagganap at prototyping:
- Mga bloke ng engine at mga ulo ng silindro: Habang ang malakihang produksiyon ay madalas na gumagamit ng mga dedikadong linya ng paglilipat, ang 5-axis machine ay mahalaga para sa prototyping ng mga bagong disenyo ng engine, na lumilikha ng mga kumplikadong silid ng pagkasunog, mga manifold ng paggamit, at mga port ng tambutso na may na-optimize na dinamikong daloy.
- Mga sangkap ng paghahatid: Ang mga gears, shaft, at gearbox housings na may masalimuot na panloob na geometry ay nakikinabang mula sa mga kakayahan ng multi-axis, tinitiyak ang maayos na operasyon at tibay.
- Pagpapasadya at mga angkop na sasakyan: Para sa mataas na pagganap, luho, o karera ng sasakyan, pinapayagan ng 5-axis para sa paglikha ng mga natatanging, na-optimize na mga sangkap.
3-axis para sa dami at pagiging simple:
- Preno rotors at calipers: Maraming mga mas simpleng sangkap ng automotiko, lalo na ang mga higit sa lahat ay flat o rotationally simetriko, ay mahusay na ginawa sa 3-axis mills at CNC lathes (na nagpapatakbo sa 2 o 3 axes).
- Chassis at interior bracket: Ang hindi gaanong kumplikadong mga sangkap na istruktura at panloob ay madalas na makina gamit ang mga 3-axis na proseso para sa pagiging epektibo ng gastos.

Mga aparatong medikal: mga implant, mga instrumento sa kirurhiko, prosthetics

Ang katumpakan, biocompatibility, at masalimuot na disenyo ay hindi mapag-aalinlangan sa larangan ng medikal, na ginagawang kailangang-kailangan ng CNC machining.

5-axis para sa mga sangkap na kritikal sa buhay:
- Orthopedic implants: Ang mga kapalit na hip at tuhod ay kapalit, mga implant ng gulugod, at mga plato ng buto ay nangangailangan ng kumplikadong mga anatomikal na hugis at lubos na makinis na pagtatapos ng ibabaw na 5-axis na sabay-sabay na machining lamang ang maaaring makamit. Karaniwan ang mga materyales tulad ng titanium at cobalt-chrome.
- Mga instrumento sa kirurhiko: Ang pinong, masalimuot na mga tool sa kirurhiko, na madalas na may mga kumplikadong gripping na ibabaw, dalubhasang paggupit, o mga panloob na mekanismo, ay ginawa na may mataas na katumpakan gamit ang 5-axis.
- Pasadyang Prosthetics: Ang mga pasyente na tiyak na prosthetic limbs at dental implants ay humihiling ng ganap na kawastuhan para sa akma at pag-andar, na madalas na nilikha mula sa mga digital na pag-scan na direktang isinalin sa 5-axis toolpaths.
3-axis para sa mga sangkap ng suporta: Ang mas simpleng mga housings ng medikal na aparato, mga base plate para sa mga kagamitan sa diagnostic, at ilang mga sangkap ng tool sa laboratoryo ay maaaring mabuo nang mahusay sa 3-axis machining.

Magkaroon ng amag at mamatay: Paglikha ng masalimuot na mga lukab ng amag at mga sangkap na mamatay

Ang industriya ng amag at mamatay ay pundasyon sa paggawa ng masa, dahil ang mga tool na ito ay humuhubog sa lahat mula sa mga plastik na kalakal ng consumer hanggang sa mga bahagi ng automotiko.

5-axis para sa mga kumplikadong hulma:
- Mga hulma ng iniksyon para sa mga kumplikadong bahagi: Ang paglikha ng masalimuot na mga lukab para sa paghuhulma ng plastik na iniksyon, lalo na para sa mga bahagi na may kumplikadong mga kurbada, undercuts, at pinong mga texture sa ibabaw, ay isang pangunahing aplikasyon para sa 5-axis machining. Ito ay makabuluhang binabawasan ang pangangailangan para sa pangalawang proseso tulad ng EDM o paghuhugas ng kamay.
- Namatay ang namatay at namatay ang casting: Para sa mga bahagi na nangangailangan ng mga kumplikadong form o kung saan ang maraming mga tampok ay dapat isama sa isang solong mamatay, tinitiyak ng 5-axis ang mataas na katumpakan at kalidad ng ibabaw na kinakailangan para sa milyun-milyong mga pag-uulit.
3-axis para sa Simpler Dies & Bases: Ang mga 3-axis machine ay ginagamit pa rin para sa hindi gaanong kumplikadong mga pagsingit ng amag, mga base, at mga sangkap na walang mataas na contoured na ibabaw.

Iba pang mga industriya: Electronics, Energy, at Consumer Goods

Ang pag-abot ng multi-axis CNC ay umaabot nang higit pa sa mga pangunahing industriya na ito:

Electronics:
- 5-axis: Ang mga high-precision heat ay lumubog na may kumplikadong mga geometry ng FIN, pasadyang mga enclosure para sa mga high-end na audio o computing na aparato, at ang mga dalubhasang konektor ay madalas na nakikinabang mula sa 5-axis na kakayahan para sa pinakamainam na pamamahala ng thermal at tumpak na akma.
- 3-axis: Ang paggawa ng mga bahagi ng circuit board, pangunahing enclosure, at maliit na mga mekanikal na bahagi para sa mga elektronikong consumer.
Enerhiya (langis at gas, mababago):
- 5-axis: Ang mga sangkap para sa mga tool sa pagbabarena ng downhole na dapat makatiis ng matinding mga kondisyon, mga sangkap ng turbine para sa henerasyon ng hydro o lakas ng hangin na may kumplikadong mga profile ng aerodynamic, at mga katawan ng balbula na may mataas na presyon.
- 3-axis: Ang tela ng mga frame para sa mga solar panel, hindi gaanong kumplikadong mga sangkap ng piping, at karaniwang mga flanges.
Mga kalakal ng consumer:
- 5-axis: Ang paggawa ng mga high-end na kagamitan sa palakasan (hal., Golf club head, mga sangkap ng bisikleta), masalimuot na mga hulma ng alahas, at mga bahagi para sa mga dalubhasang camera o optical na aparato kung saan kritikal ang form at aesthetics.
- 3-axis: Ang prototyping at paggawa ng mga housings para sa mga kasangkapan, mga sangkap ng kasangkapan, at iba't ibang mga pang-araw-araw na item kung saan ang mga kahusayan sa gastos at prangka na geometry ay susi.

Sa esensya, habang ang 3-axis machining ay nananatiling isang pangunahing at epektibong solusyon para sa isang malawak na hanay ng mga bahagi, ang 5-axis machining ay ang teknolohiya na nagbibigay-daan sa paglikha ng pinaka advanced, mataas na pagganap, at geometrically mapaghamong mga sangkap na tumutukoy sa modernong engineering at disenyo ng produkto. Ang pagpili ay madalas na bumababa sa pagbabalanse ng pagiging kumplikado ng bahagi, kinakailangang katumpakan, dami ng produksyon, at badyet.

Pagpili ng tamang CNC machine

Ang desisyon sa pagitan ng pamumuhunan sa isang 3-axis o isang 5-axis CNC machine ay isang makabuluhan para sa anumang operasyon sa pagmamanupaktura. Ito ay hindi tungkol sa isang pagiging likas na "mas mahusay" kaysa sa iba pa, ngunit sa halip tungkol sa pagpili ng pinaka naaangkop na teknolohiya para sa mga tiyak na pangangailangan at mga layunin sa negosyo. Mahalaga ang isang maingat na pagsusuri ng ilang mga pangunahing kadahilanan.

Mga Salik na dapat isaalang -alang: Bahagi ng pagiging kumplikado, dami ng produksyon, badyet

Bahagi ng pagiging kumplikado at geometry:
- 3-axis: Kung ang iyong pangunahing produksiyon ay nagsasangkot ng mga flat na bahagi, ang mga sangkap na may prangka na bulsa, simpleng mga contour sa isang solong eroplano, o mga bahagi na madaling ma-reposisyon nang manu-mano nang hindi nawawala ang katumpakan, ang isang 3-axis machine ay malamang na sapat at mas matipid.
- 5-axis: Para sa mga disenyo na nagtatampok ng mga kumplikadong curves, masalimuot na 3D na ibabaw, undercuts, malalim na bulsa na nangangailangan ng pag-access ng multi-anggulo, o mga sangkap na humihiling ng labis na masikip na pagpapahintulot at superyor na pagtatapos ng ibabaw sa isang solong pag-setup, ang 5-axis machining ay ang malinaw na pagpipilian. Ang mga bahagi ng aerospace, medikal, at high-end na mga bahagi ay pangunahing mga halimbawa.
Dami ng Produksyon:
- 3-axis: Para sa napakataas na dami ng paggawa ng mga mas simpleng bahagi, ang isang armada ng 3-axis machine ay maaaring maging lubos na magastos, lalo na kung ang mga oras ng pag-setup ay minimal bawat bahagi.
- 5-axis: Habang ang 5-axis machine ay may mas mataas na paunang gastos, ang kanilang kakayahang mabawasan ang mga pag-setup at pagsamahin ang mga operasyon ay madalas na humahantong sa mas mabilis na mga oras ng pag-ikot bawat bahagi para sa mga kumplikadong geometry. Maaari itong magresulta sa mas mababang pangkalahatang gastos sa bawat bahagi para sa mataas na halaga, masalimuot na mga sangkap, kahit na sa mas mababang dami, sa pamamagitan ng pagbabawas ng paggawa, tooling, at post-processing. Para sa lubos na kumplikadong mga bahagi, pinapayagan din ng 5-axis ang "light-out" na pagmamanupaktura (hindi pinapansin na operasyon) dahil sa nabawasan na interbensyon ng tao.
Budget: Paunang gastos sa pamumuhunan at pagpapatakbo:
- Paunang pamumuhunan: Ang mga 3-axis machine ay makabuluhang mas abot-kayang, na ginagawang perpekto para sa mga startup o mga negosyo na may limitadong kapital. Ang isang 5-axis machine ay kumakatawan sa isang mas malaking capital outlay dahil sa mga advanced na mekanika, control system, at mga sangkap ng katumpakan.
- Mga gastos sa pagpapatakbo: Habang ang 5-axis machine ay may mas mataas na oras-oras na mga gastos sa pagpapatakbo (kapangyarihan, dalubhasang tooling, mataas na bihasang mga programmer/operator, pagpapanatili), maaari itong mai-offset sa pamamagitan ng pagtaas ng kahusayan, nabawasan ang scrap, at pag-aalis ng pangalawang operasyon para sa mga kumplikadong bahagi. Kapag kinakalkula ang totoong gastos, isaalang -alang ang kabuuang gastos ng paggawa ng isang tapos na bahagi, hindi lamang ang oras na rate ng makina.
Nais na pagtatapos ng ibabaw at kawastuhan:
- Kung ang pagtatapos ng ibabaw ay kritikal at hindi maaaring tiisin ang "hagdanan ng hagdanan" o nangangailangan ng kaunting post-processing, ang 5-axis ay nag-aalok ng isang natatanging kalamangan. Katulad nito, para sa pinakamataas na antas ng dimensional na kawastuhan sa mga kumplikadong geometry, ang single-setup na kakayahan ng 5-axis ay binabawasan ang mga pinagsama-samang mga error.
Programming kadalubhasaan at software:
- Suriin ang kasalukuyang mga kasanayan sa programming ng iyong koponan at ang mga kakayahan ng iyong umiiral na software ng CAD/CAM. Ang 5-axis machining ay nangangailangan ng mas sopistikadong software at lubos na sinanay na mga programmer dahil sa pagiging kumplikado ng pag-coordinate ng maraming mga axes at pag-iwas sa mga banggaan.

Kailan gagamitin ang 3-axis kumpara sa 5-axis

Pumili ng 3-axis kung kailan:
- Ang mga bahagi ay medyo simple, karamihan sa prismatic, o maaaring machined mula sa 1-2 panig.
- Ang mga hadlang sa badyet ay mahigpit.
- Ang mataas na dami ng paggawa ng mga simpleng sangkap ay ang prayoridad.
- Ang mas mababang katumpakan at pagtatapos ng ibabaw sa mga contoured na ibabaw ay katanggap-tanggap, o magagawa ang pagproseso ng post.
- Mayroon kang maraming paggawa para sa manu-manong muling pag-aayos kung kinakailangan.
Pumili ng 5-axis kung kailan:
- Ang mga bahagi ay may mga kumplikadong geometry, freeform ibabaw, undercuts, o mga tampok na nangangailangan ng pag-access ng multi-anggulo.
- Ang mataas na katumpakan at superyor na pagtatapos ng ibabaw ay kritikal.
- Ang pagbabawas ng mga oras ng pag -setup at pagtaas ng pangkalahatang kahusayan (para sa mga kumplikadong bahagi) ay pinakamahalaga.
- Nilalayon mo ang "single-setup" machining upang mabawasan ang mga error at mga oras ng tingga.
- Gumagawa ka ng mga sangkap na may mataas na halaga para sa mga industriya tulad ng aerospace, medikal, o advanced na automotiko.
- Mayroon kang badyet para sa isang mas mataas na paunang pamumuhunan at pag -access sa bihasang talento ng programming.

Sa huli, ang pinakamainam na pagpipilian ay madalas na nagsasangkot ng isang timpla ng mga pagsasaalang-alang na ito, at para sa maraming mga pasilidad sa pagmamanupaktura, ang pagkakaroon ng parehong 3-axis at 5-axis na kakayahan ay nagbibigay ng pinakamalaking kakayahang umangkop upang harapin ang isang magkakaibang hanay ng mga proyekto.

Hinaharap na mga uso sa multi-axis CNC machining

Ang mundo ng multi-axis CNC machining ay malayo sa stagnant. Hinihimok ng walang tigil na mga kahilingan para sa mas mataas na katumpakan, higit na kahusayan, at mas kumplikadong mga kakayahan sa bahagi, ang teknolohiya ay patuloy na nagbabago nang mabilis. Maraming mga pangunahing uso ang humuhubog sa hinaharap:

Nadagdagan ang automation at lights-out manufacturing:
- Higit pa sa mga awtomatikong tagapagpalit ng tool at mga sistema ng papag, ang pagsasama ng mga pakikipagtulungan na mga robot (cobots) para sa pag -load/pag -load, pag -alis, at pag -inspeksyon ng kalidad ay nagiging mas karaniwan. Ito ay nagtutulak patungo sa ganap na awtomatiko, "light-out" na pagmamanupaktura, na nagpapahintulot sa mga makina na magpatakbo ng 24/7 na may kaunting pangangasiwa ng tao, drastically pagtaas ng throughput at pagbabawas ng mga gastos sa paggawa.
Artipisyal na Intelligence (AI) at Machine Learning (ML) Pagsasama:
- Ang AI at ML ay nagbabago sa CNC sa pamamagitan ng pag-optimize ng mga proseso sa real-time. Kasama dito:
  - Predictive Maintenance: AI Algorithms Pag -aralan ang data ng sensor (panginginig ng boses, temperatura, pagkonsumo ng kuryente) upang mahulaan ang pagsusuot ng tool at mga potensyal na pagkabigo sa makina dati Nangyayari ito, pagpapagana ng proactive na pagpapanatili at pagbabawas ng magastos na downtime.
  - Pag -optimize ng toolpath: Maaaring pag -aralan ng AI ang nakaraang data ng machining upang ma -optimize ang mga pagputol ng mga parameter (feed, bilis, lalim ng hiwa) para sa pinabuting kahusayan, pagtatapos ng ibabaw, at buhay ng tool, kahit na ang pag -adapt sa mga pagkakaiba -iba ng materyal.
  - Awtomatikong kontrol ng kalidad: Ang mga sistema ng pangitain na pinapagana ng AI ay maaaring magsagawa ng in-process na inspeksyon, pagtuklas ng mga depekto at paglihis sa real-time.
Digital Twin Technology:
- Ang paglikha ng isang "digital twin" - isang virtual na replika ng pisikal na CNC machine at ang buong proseso ng pagmamanupaktura - ay nakakakuha ng traksyon. Pinapayagan nito para sa:
  - Comprehensive Simulation: Ang pagpapatakbo ng mga virtual machining simulation upang makilala ang mga potensyal na banggaan, i -optimize ang mga toolpath, at subukan ang iba't ibang mga diskarte nang hindi kumonsumo ng mga pisikal na mapagkukunan.
  - Real-Time Monitoring & Control: Gamit ang digital twin upang masubaybayan ang pagganap ng aktwal na makina sa real-time, mga isyu sa pag-diagnose, at gumawa ng mga pagsasaayos nang malayuan.
Hybrid Manufacturing: Ang Additive ay nakakatugon sa pagbabawas:
- Ang isang groundbreaking trend ay nagsasangkot ng mga makina na pinagsasama ang additive manufacturing (3D printing) at pagbabawas ng mga kakayahan ng machining ng CNC sa isang solong platform. Pinapayagan nito para sa:
  - Pagtatayo at pagtatapos: Additively pagbuo ng isang malapit na net na bahagi ng hugis (hal., Sa pamamagitan ng direktang pag -aalis ng enerhiya - ded) at pagkatapos ay tumpak na machining ito sa pangwakas na pagpapahintulot at pagtatapos ng ibabaw sa parehong makina.
  - Pag -ayos at tampok na karagdagan: Ang pag-aayos ng mga pagod o nasira na mga sangkap na may mataas na halaga sa pamamagitan ng pagdaragdag ng materyal at pagkatapos ay machining ito, o pagdaragdag ng mga kumplikadong tampok sa mga umiiral na bahagi. Binabawasan nito ang materyal na basura at nagbubukas ng mga bagong posibilidad ng disenyo.
Advanced na koneksyon at IoT (Internet of Things):
- Ang mga makina ng CNC ay lalong nakakonekta, pagbabahagi ng data sa buong sahig ng pabrika at higit pa. Pinapayagan nito:
  - Pagmamanman ng pagganap ng real-time: Maaaring ma -access ng mga operator at tagapamahala ang live na data sa paggamit ng makina, pagiging produktibo, at kalusugan.
  - Paggawa ng desisyon na hinihimok ng data: Ang mga pananaw mula sa pinagsama -samang data ay maaaring ipaalam sa pag -iskedyul ng produksyon, paglalaan ng mapagkukunan, at patuloy na mga inisyatibo sa pagpapabuti.
Napapanatiling kasanayan sa pagmamanupaktura:
- Ang industriya ay lumilipat patungo sa mas maraming mga solusyon sa eco-friendly, kabilang ang mga disenyo ng machine na mahusay na enerhiya, na-optimize na mga diskarte sa pagputol upang mabawasan ang mga basurang materyal, pinabuting coolant filtration at recycling system, at ang paggamit ng mas napapanatiling mga fluid ng pagputol.

Software at programming

Sa likod ng bawat tiyak na gupitin na bahagi ay isang meticulously crafted set ng mga tagubilin, na nabuo at pinino sa pamamagitan ng sopistikadong software. Ang ebolusyon ng multi-axis CNC machining ay inextricably na naka-link sa mga pagsulong sa Disenyo ng Computer-Aided (CAD) and Computer-aided Manufacturing (CAM) software, kasama ang pangunahing wika ng programming ng CNC.

CAD/CAM software para sa 3-axis at 5-axis machine

Ang paglalakbay mula sa isang digital na konsepto hanggang sa isang pisikal na bahagi ay nagsisimula sa CAD at CAM.

CAD (disenyo ng tulong sa computer): Ginagamit ang software na ito upang lumikha ng mga guhit ng 2D at mga 3D na modelo ng bahagi upang makagawa. Nag -aalok ang mga modernong sistema ng CAD ng matatag na tool para sa pagdidisenyo ng mga kumplikadong geometry, tinitiyak ang katumpakan ng dimensional, at paghahanda ng mga modelo para sa proseso ng pagmamanupaktura. Para sa multi-axis machining, ang software ng CAD ay dapat na may kakayahang hawakan ang lubos na masalimuot na mga ibabaw at kumplikadong mga asembleya.
CAM (Computer-aided Manufacturing): Dito nangyayari ang mahika para sa CNC machining. Kinukuha ng CAM Software ang 3D na modelo na nilikha sa CAD at isinasalin ito sa mga tagubilin na nababasa ng makina. Ang mga pangunahing pag -andar ng CAM software ay kasama ang:
- Henerasyon ng toolpath: Ang pinaka -kritikal na pag -andar, na lumilikha ng tumpak na mga ruta na susundan ang tool ng paggupit upang alisin ang materyal. Para sa 3-axis, ang mga toolpath na ito ay medyo prangka. Para sa 5-axis, ang CAM software ay dapat makabuo ng lubos na kumplikado, naka-synchronize na mga toolpath na nag-coordinate ng lahat ng limang axes, tinitiyak ang makinis na paggalaw, pinakamainam na mga anggulo ng pagputol, at mahusay na pag-alis ng materyal.
- Pamamahala ng Library ng Tool: Pag -iimbak at pamamahala ng data para sa iba't ibang mga tool sa paggupit (mga diametro, haba, plauta, materyales, atbp.).
- Pagkalkula ng Feed at bilis: Ang pagtukoy ng pinakamainam na bilis ng pag -ikot ng spindle at ang rate kung saan ang tool ay gumagalaw sa materyal upang makamit ang ninanais na pagtatapos ng ibabaw at buhay ng tool.
- Deteksyon ng banggaan: Crucially, lalo na para sa 5-axis, ginagaya ng CAM software ang buong proseso ng machining upang makita at maiwasan ang mga banggaan sa pagitan ng tool ng paggupit, may hawak ng tool, spindle, workpiece, at mga sangkap ng makina. Pinipigilan nito ang magastos na pinsala at tinitiyak ang ligtas na operasyon.
- Pag-post-pagproseso: Ang pangwakas na hakbang kung saan ang mga pangkaraniwang toolpath na nabuo ng CAM ay na-convert sa tukoy na G-code at m-code dialect na maiintindihan ng isang partikular na CNC machine na magsusupil. Ito ay isang lubos na dalubhasa at kritikal na pag-andar, dahil ang isang hindi maayos na na-configure na post-processor ay maaaring humantong sa mga error sa makina o pagganap ng suboptimal.

Para sa 5-axis machining , ang mga kakayahan ng software ng CAM ay dapat na natatanging advanced. Kailangan nito ang mga algorithm na maaaring hawakan ang sabay -sabay na paggalaw, awtomatikong ikiling ang tool para sa pinakamainam na pakikipag -ugnay, at magbigay ng matatag na pag -iwas sa pagbangga sa isang lubos na pabago -bagong kapaligiran. Ang mga nangungunang solusyon sa software ng CAM tulad ng Autodesk Fusion 360, Siemens NX, MasterCAM, Hypermill, at Edgecam ay nag-aalok ng mga dedikadong module at tampok na partikular na idinisenyo para sa high-performance multi-axis programming.

CNC Programming Languages (G-Code at M-code)

Sa pinakamababang antas, ang mga makina ng CNC ay nakikipag-usap sa pamamagitan ng isang pamantayan, ngunit madalas na tiyak sa makina, wika ng programming na pangunahing binubuo ng G-code and M-code .

G-code (geometric code): Ito ang pangunahing wika na nagdidikta sa mga geometric na paggalaw ng makina. Ang mga g-code ay nagsasabi sa makina saan upang ilipat, Gaano kabilis , at kasama ang landas . Kasama sa mga halimbawa:
- G00 : Mabilis na paglalakbay (ilipat sa maximum na bilis nang walang pagputol).
- G01 : Linear interpolation (ilipat sa isang tuwid na linya sa isang tinukoy na rate ng feed).
- G02 / G03 : Pabilog na interpolasyon (ilipat sa isang sunud-sunod/counter-clockwise arc).
- G90 / G91 : Ganap/pagdaragdag ng pagpoposisyon.
- Ang iba pang mga aspeto ng G-Codes ay kumokontrol tulad ng pagpili ng eroplano, kabayaran sa pamutol, at mga de-latang siklo (mga pre-program na pagkakasunud-sunod para sa pagbabarena, pag-tap, atbp.).
M-code (iba't ibang code): Kinokontrol ng mga code na ito ang mga pantulong na pag -andar ng makina na hindi direktang nauugnay sa paggalaw ng tool. Ang mga M-code ay nagsasabi sa makina Ano upang gawin. Kasama sa mga halimbawa:
- M03 / M04 : Spindle on (clockwise/counter-clockwise).
- M05 : Huminto sa Spindle.
- M06 : Pagbabago ng tool.
- M08 / M09 : Coolant on/off.
- M30 : Pagtatapos ng programa at i -reset.

Habang ang CAM software ay bumubuo ng karamihan sa mga code na ito nang awtomatiko, ang isang bihasang CNC programmer ay nauunawaan pa rin ang G-code at M-code sa mga programa ng pag-debug, pag-optimize ang kahusayan, at gumawa ng manu-manong pag-edit sa sahig ng shop. Para sa mga multi-axis machine, ang manipis na dami at pagiging kumplikado ng G-code na nabuo ay maaaring maging napakalawak, na ginagawang ganap na kritikal ang pag-asa sa advanced na CAM software at matatag na mga post-processors.

Mga tool sa kunwa at pag -optimize

Ibinigay ang pagiging kumplikado at gastos na nauugnay sa multi-axis CNC machining, kunwa at mga tool sa pag-optimize ay hindi na mga luho ngunit mga pangangailangan.

CNC Simulation Software: Ang software na ito ay tumatagal ng nabuong G-code at lumilikha ng isang virtual na representasyon ng proseso ng machining. Pinapayagan nito ang mga programmer at operator na:
- I -verify ang mga toolpath: Kumpirma na biswal na ang tool ay sumusunod sa inilaan na landas.
- Makita ang mga banggaan: Kilalanin ang mga potensyal na pag -crash sa pagitan ng tool, may -hawak, workpiece, kabit, at mga sangkap ng makina bago mangyari ito sa aktwal na makina. Mahalaga ito para sa 5-axis na operasyon kung saan ang mga kumplikadong paggalaw ay makabuluhang madaragdagan ang panganib ng mga banggaan.
- Suriin para sa mga gouge/undercut: Tiyakin na ang programa ay hindi sinasadyang alisin ang sobrang materyal o mag -iwan ng hindi kanais -nais na materyal.
- Pag -aralan ang Pag -alis ng Materyal: Tingnan kung paano nagbabago ang bahagi sa mga yugto ng machining.
- Bawasan ang Patunayan na Oras: Sa pamamagitan ng lubusan na gayahin ang proseso halos, ang pangangailangan para sa magastos at oras na napapanahon na pisikal na "dry run" o "patunayan-outs" sa makina ay makabuluhang nabawasan, na humahantong sa mas mabilis na pagsisimula ng paggawa.
- Ang mga nangungunang tool ng simulation ay madalas na nagsasama ng mga tampok tulad ng mga "digital twin" na kakayahan, kung saan tiyak na gayahin ng virtual machine ang kinematics at pag -uugali ng totoong makina.
Mga tool sa pag -optimize: Ang mga tool na ito ay lampas lamang sa pag -verify ng code; Aktibo silang naghahangad upang mapagbuti ito.
- Pag -optimize ng rate ng feed: Awtomatikong ayusin ang mga rate ng feed batay sa materyal na pakikipag -ugnay at pag -load ng tool upang ma -maximize ang pag -alis ng materyal habang tinitiyak ang buhay ng tool at pagtatapos ng ibabaw. Maaari itong makabuluhang bawasan ang mga oras ng pag -ikot.
- Pagbabawas ng air cut: Paliitin ang mga paggalaw na hindi pagputol (kung saan ang tool ay gumagalaw sa hangin) upang mapabuti ang kahusayan.
- Makinis na henerasyon ng paggalaw: Para sa 5-axis, ang pag-optimize ng mga toolpath upang matiyak ang makinis, tuluy-tuloy na paggalaw, na binabawasan ang pagsusuot ng makina at nagpapabuti sa kalidad ng ibabaw.

Sa buod, ang sopistikadong ecosystem ng software na sumasaklaw sa CAD, CAM, mga wika sa programming, at mga tool sa kunwa/pag-optimize ay ang intelektwal na engine na nagmamaneho ng multi-axis CNC machining. Habang ang mga bahagi ay nagiging mas kumplikado at ang mga kahilingan sa pagmamanupaktura ay tumindi, ang patuloy na pagbabago sa mga solusyon sa software na ito ay mananatiling kritikal sa pagtulak sa mga hangganan ng kung ano ang posible.

Menu ng web

Wika

Ibahagi

Exit menu

Balita ng Kumpanya

Balita sa industriya
