Paghuhubog ng Injection at Overmolding para sa Mga Bahagi ng Automotiko: Isang Komprehensibong Gabay

Ang paghuhulma ng iniksyon at labis na pag -iingat ay dalawang pangunahing mga proseso ng pagmamanupaktura na nagbago ng industriya ng automotiko. Ang mga pamamaraan na ito ay mahalaga para sa paggawa ng isang malawak na hanay ng mga sangkap, mula sa mga panloob na bahagi ng cabin hanggang sa under-the-hood enclosure, na may mataas na katumpakan at kahusayan. Ang kakayahang lumikha ng mga kumplikadong geometry at pagsamahin ang maraming mga pag -atar sa isang solong bahagi ay ginagawang kailangan ng mga prosesong ito para sa modernong disenyo ng sasakyan.

Ang paggamit ng iniksyon na hinubog at overmolded na mga bahagi sa mga sasakyan ay nag -aalok ng mga makabuluhang benepisyo. Pinapagana nila Pagbawas ng timbang , na kritikal para sa pagpapabuti ng kahusayan ng gasolina at pagpapalawak ng hanay ng mga de -koyenteng sasakyan. Nagbibigay sila ng hindi kapani -paniwala kakayahang umangkop sa disenyo , na nagpapahintulot sa paglikha ng masalimuot at aesthetically nakalulugod na mga sangkap. Bukod dito, ang mga prosesong ito ay Mabisa ang gastos Para sa mataas na dami ng produksiyon, ang pagtulong sa mga tagagawa ay matugunan ang hinihingi na mga iskedyul ng produksyon at mga gastos sa kontrol. Sa huli, ang mga advanced na pamamaraan sa pagmamanupaktura ay nag -aambag sa pangkalahatang tibay, kaligtasan, at pagganap ng mga sasakyan ngayon.

Ano ang paghubog ng iniksyon?

Ang paghubog ng iniksyon ay isang lubos na maraming nalalaman at malawak na ginagamit na proseso ng pagmamanupaktura para sa paggawa ng mga bahagi sa pamamagitan ng pag -iniksyon ng tinunaw na materyal sa isang amag. Ito ang pamamaraan ng go-to para sa paglikha ng mga sangkap na plastik na may mataas na katumpakan, pag-uulit, at sa malalaking dami.

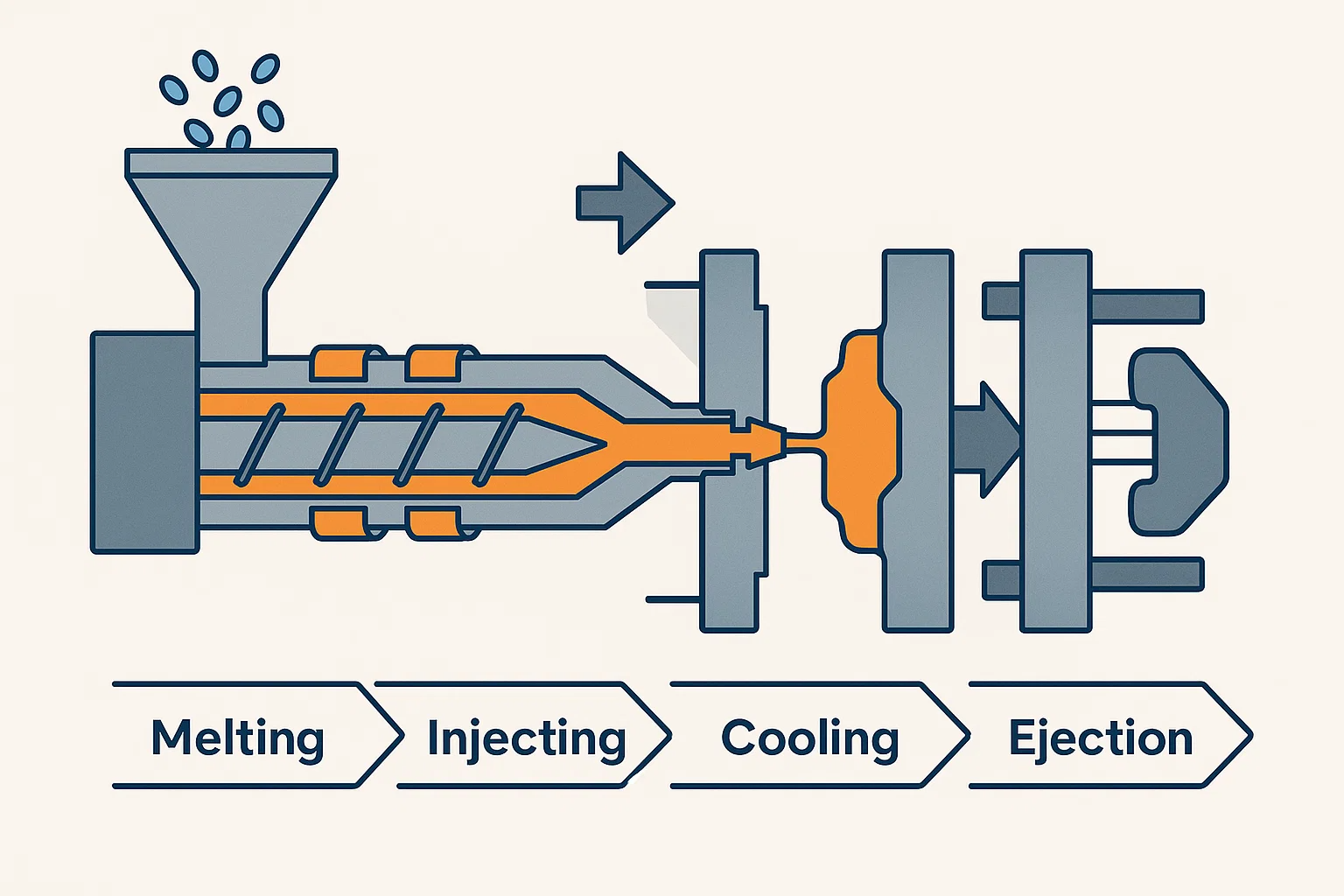

Paano ito gumagana: natutunaw, pag -iniksyon, paglamig, at ejection

Ang proseso ng paghubog ng iniksyon ay sumusunod sa isang tumpak at siklo na pagkakasunud -sunod:

1. Paghahata ng materyal: Ang mga plastik na pellets (o iba pang mga thermoplastic na materyales) ay pinapakain mula sa isang hopper sa isang pinainit na bariles.

2. Natutunaw: Sa loob ng bariles, ang isang gantimpala na tonilyo ay gumagalaw sa mga pellets habang sila ay pinainit sa isang tinunaw na estado. Ang pag -ikot at alitan ng tonilyo ay nag -aambag din sa pag -init, tinitiyak na ang materyal ay isang unipome, malapot na likido.

3. Iniksyon: Ang tinunaw na plastik ay pagkatapos ay mabilis na na -injected sa ilalim ng mataas na presyon sa lukab ng amag, na kung saan ay clamped shut. Tinitiyak ng presyur na ito ang materyal na ganap na pinupuno ang bawat masalimuot na detalye ng amag.

4. Paglamig: Kapag napuno ang lukab, ang hulma ay gaganapin sa isang kinokontrol na temperatura upang payagan ang plastik na palamig at palakasin, ang pagkuha sa hugis ng amag.

5. Ejection: Matapos mabuo ang materyal, magbubukas ang amag, at ang natapos na bahagi ay na -ejected ng isang serye ng mga ejecto pin. Ang amag pagkatapos ay magsara, at ang pag -ikot ay umuulit.

Mga uri ng mga diskarte sa paghubog ng iniksyon

Habang ang pangunahing prinsipyo ay nananatiling pareho, maraming mga advanced na pamamaraan ang binuo upang matugunan ang mga tiyak na kinakailangan sa automotiko:

• Paghuhubog ng iniksyon na tinulungan ng gas: Ang pamamaraan na ito ay nagsasangkot ng pag -iniksyon ng isang inert gas (karaniwang nitrogen) sa lukab ng amag matapos na bahagyang na -injected ang plastik. Ang gas coe-outs ang makapal na mga seksyon ng bahagi, pagbabawas ng paggamit ng materyal, pag-minimize ng mga marka ng lababo, at pagpapabuti ng dimensional na katatagan. Ito ay partikular na kapaki -pakinabang para sa mga bahagi na may makapal na mga seksyon ng dingding tulad ng mga hawakan ng pinto at mga frame ng manibela.

• Multi-Component (2K/3K) Paghuhubog ng iniksyon: Ang prosesong ito ay gumagamit ng isang solong makina upang mag -iniksyon ng dalawa o higit pang magkakaibang mga materyales o kulay sa parehong amag. Ang amag ay umiikot o nagbabago upang iposisyon ang unang pagbaril para sa iniksyon ng pangalawang materyal. Ang pamamaraan na ito ay madalas na ginagamit para sa mga bahagi na may parehong mahigpit at nababaluktot na mga seksyon, tulad ng isang key key fob na may isang matigas na plastik na katawan at malambot na mga pindutan ng goma.

• In-mold label (IML): Ang prosesong ito ay nagsasama ng isang paunang naka-print na label o pandekoasyon na pelikula nang direkta sa lukab ng amag bago ang iniksyon. Ang tinunaw na plastik ay na -injected sa likod ng label, na fusing permanenteng ito sa bahagi. Lumilikha ito ng isang matibay, de-kalidad na graphic na lumalaban sa mga gasgas at pagkupas, perpekto para sa mga display ng dashboard at mga panel ng console.

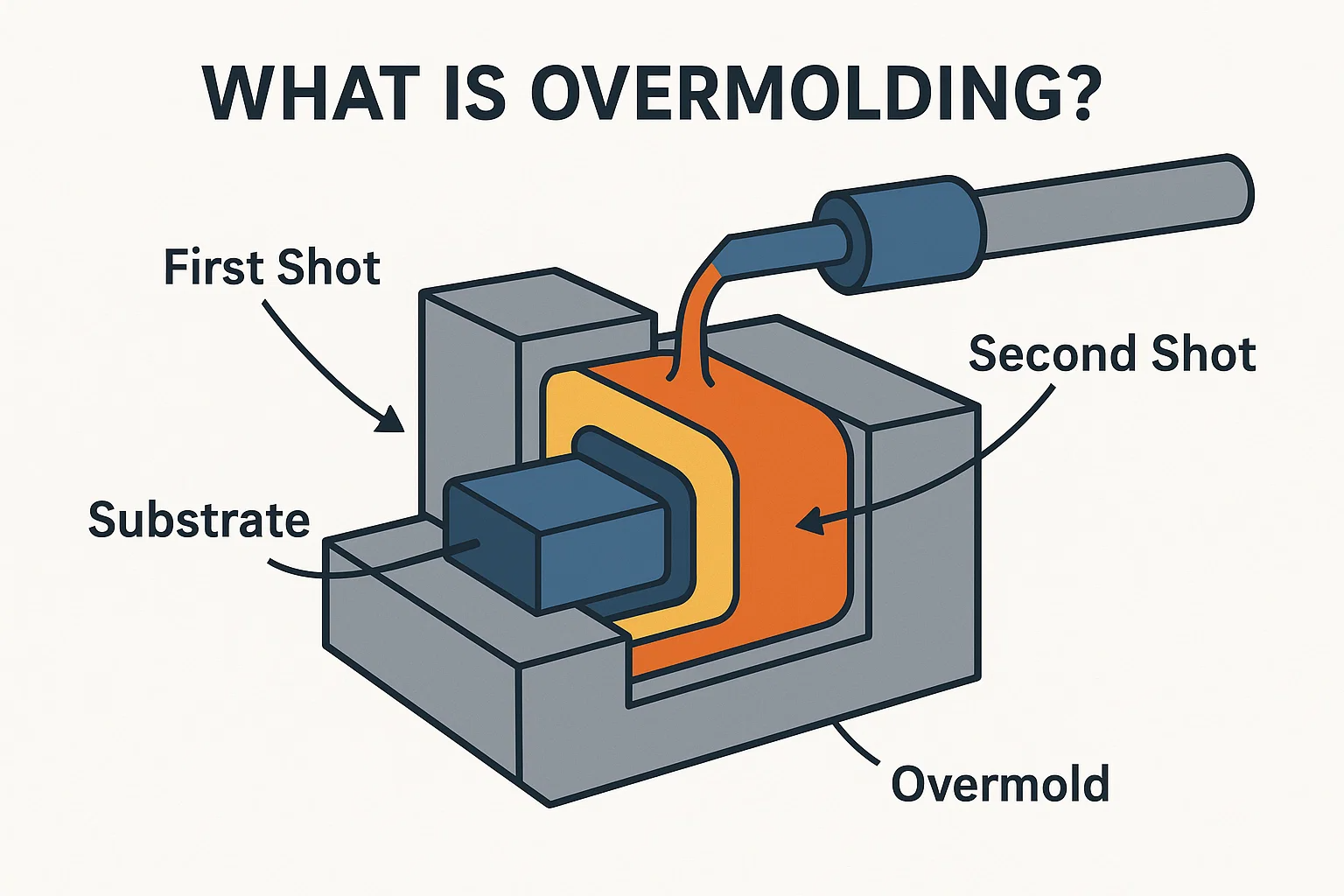

Ano ang overmolding?

Ang overmolding ay isang dalubhasang proseso ng paghuhulma ng iniksyon na tumatagal ng konsepto ng mga bahagi ng multi-material nang higit pa. Ito ay nagsasangkot ng paghubog ng isang materyal-partikular na isang malambot, nababaluktot na thermoplastic-sa isang pre-umiiral na bahagi o substrate, na karaniwang isang mahigpit na plastik o metal. Lumilikha ito ng isang solong, pinagsamang sangkap na may pinagsamang mga katangian ng parehong mga materyales.

Paano ito gumagana: paghubog ng isang materyal sa iba pa

Ang proseso ng overmolding ay bumubuo sa pangunahing pag -ikot ng paghubog ng iniksyon:

1. Unang pagbaril (substrate): Ang isang mahigpit na sangkap na base, na kilala bilang ang substrate, ay nilikha alinman sa pamamagitan ng isang naunang pag-ikot ng pag-iniksyon ng iniksyon, isang proseso ng machining, o bilang isang pre-gawa-gawa na bahagi ng metal.

2. Placement: Ang natapos na substrate ay pagkatapos ay tumpak na inilagay sa isang pangalawang lukab ng amag. Ang amag na ito ay dinisenyo gamit ang isang puwang sa paligid ng substrate upang mabuo ang overmolded material.

3. Pangalawang shot (overmold): Ang pangalawang materyal, ang overmold material, ay na -injected sa walang laman na puwang ng pangalawang amag.

4. Pag -bonding at paglamig: Ang tinunaw na overmold na materyal ay dumadaloy sa ibabaw ng substrate, na nagbubuklod dito sa pamamagitan ng isang kumbinasyon ng mekanikal na interlocking and pagdirikit ng kemikal . Habang pinapalamig at pinapatibay, ang dalawang materyales ay nagiging isang permanenteng sangkap.

Mga Pakinabang ng Overmolding

Ang overmolding ay isang malakas na pamamaraan para sa pagsasama ng maraming mga pag -andar sa isang solong bahagi, na ang dahilan kung bakit napakahalaga sa industriya ng automotiko.

• Pinahusay na mahigpit na pagkakahawak at ergonomya: Sa pamamagitan ng pagdaragdag ng isang Soft-touch material sa isang mahigpit na ibabaw, ang overmolding ay lumilikha ng komportable, hindi slip na grip para sa mga manibela, mga gear shifter, at mga hawakan ng pinto.

• Pinahusay na aesthetics: Ang prosesong ito ay nagbibigay-daan para sa paglikha ng mga multi-kulay o multi-texture na bahagi, tinanggal ang pangangailangan para sa pagpipinta at pagpapahusay ng visual na apela ng mga panloob na sangkap.

• Functional Pagsasama: Ang overmolding ay ginagamit upang lumikha ng mga gasket at seal nang direkta sa isang mahigpit na pabahay, na nagbibigay ng isang pinagsama, hindi tinatagusan ng tubig na hadlang at tinanggal ang pangangailangan para sa isang hiwalay na hakbang sa pagpupulong. Maaari rin itong magamit upang i -insulate ang mga elektronikong sangkap o mga panginginig ng boses.

Pagkakaiba sa pagitan ng overmolding at co-injection paghuhulma

Habang ang parehong mga proseso ay lumikha ng mga multi-material na bahagi, naiiba ang ginagawa nila:

• Overmolding ay isang sunud-sunod na proseso ng dalawang hakbang kung saan ang pangalawang materyal ay hinuhubog sa isang solid, pre-umiiral na bahagi. Ito ay mainam para sa pagdaragdag ng isang malambot na layer sa isang mahigpit na base.

• Ang paghubog ng co-injection (o two-shot molding) ay isang solong, tuluy-tuloy na proseso sa isang makina. Iniksyon nito ang dalawa o higit pang mga materyales sa parehong lukab ng amag halos sabay -sabay, na may isang materyal na bumubuo ng core at ang iba pang bumubuo ng balat. Ang pamamaraan na ito ay madalas na ginagamit para sa mga bahagi na may isang malakas, matibay na core at isang mas malambot, aesthetically nakalulugod na panlabas na layer.

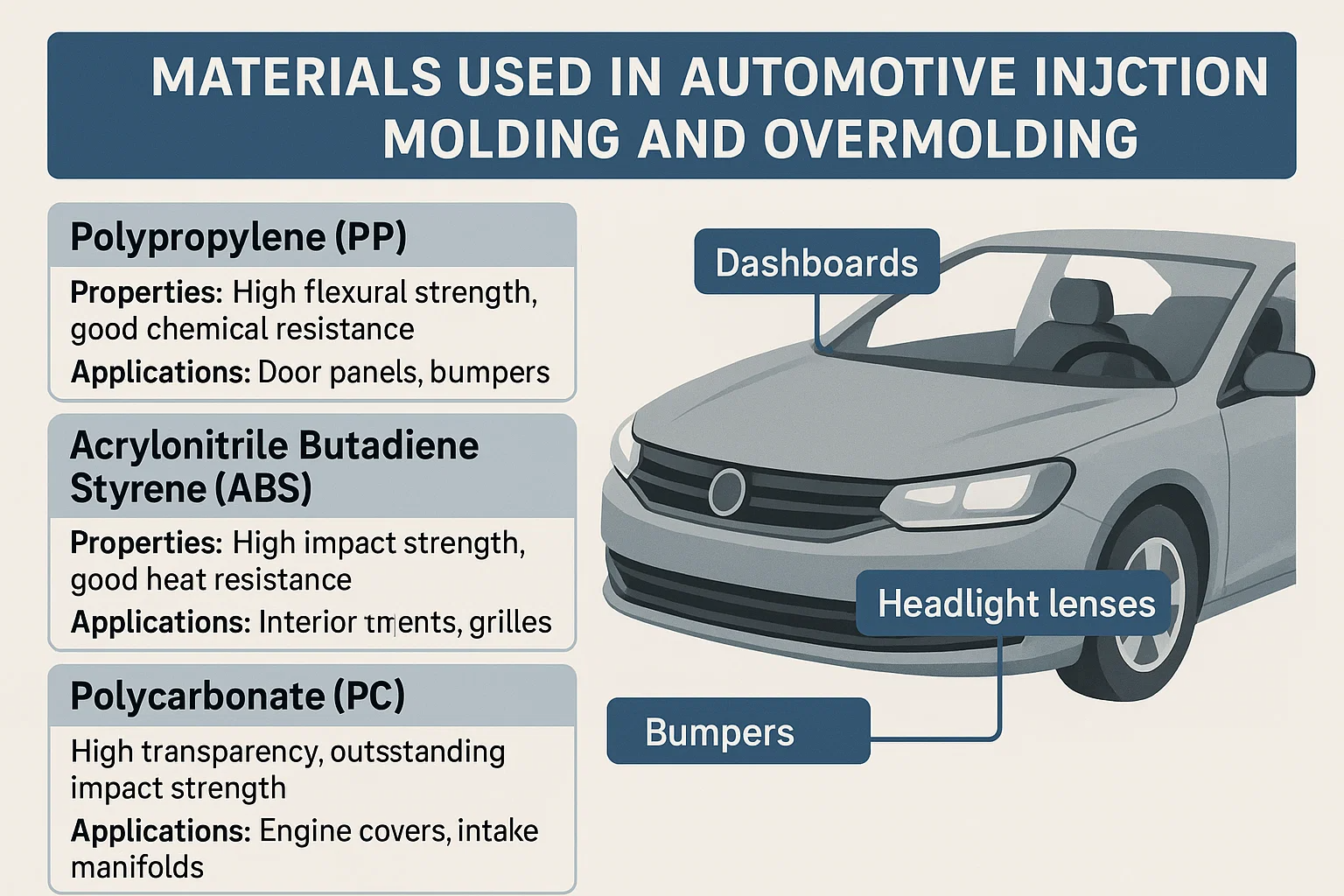

Mga materyales na ginamit sa paghubog ng automotive injection at overmolding

Ang pagpili ng tamang materyal ay isang kritikal na hakbang sa paggawa ng bahagi ng automotiko. Dinidikta nito ang pagganap, tibay, timbang, at gastos. Ang isang malawak na hanay ng mga plastik at elastomer ay ginagamit, bawat isa ay may mga natatanging katangian na angkop para sa mga tiyak na aplikasyon.

Karaniwang plastik at ang kanilang mga aplikasyon ng automotiko

• Polypropylene (Pp): Ang isang magaan, murang plastik na may mahusay na paglaban sa kemikal, na ginagawang perpekto para sa mga aplikasyon sa ilalim ng hood at interior.

  • Mga Katangian: Mataas na lakas ng flexural, mahusay na paglaban sa kemikal (sa mga acid, base, at solvent), at paglaban sa pagkapagod.

  • Mga Aplikasyon: Mga dashboard, mga panel ng pinto, bumpers, mga reservoir ng likido, at mga kaso ng baterya. Ang mababang density nito ay tumutulong sa pagbawas ng timbang ng sasakyan.

• Acrylonitrile Butadiene styrene (Abs): Kilala sa balanse ng katigasan, paglaban sa epekto, at mga katangian ng aesthetic. Ang Abs ay isang ginustong materyal para sa mga panloob na sangkap.

  • Mga Katangian: Mataas na lakas ng epekto, mahusay na paglaban ng init, at mahusay na proseso para sa isang makinis na pagtatapos ng ibabaw.

  • Mga Aplikasyon: Mga sangkap ng interior trim, mga panel ng dashboard, mga housings ng belt ng upuan, at grilles. Madalas itong ginagamit kung saan kinakailangan ang isang de-kalidad na pagtatapos.

• Polycarbonate (PC): Isang transparent, mataas na lakas na plastik na may pambihirang epekto ng paglaban. Ito ay isang premium na materyal na ginagamit para sa kaligtasan at aesthetic na bahagi.

  • Mga Katangian: Mataas na transparency, natitirang lakas ng epekto, at mahusay na paglaban sa init.

  • Mga Aplikasyon: Mga lente ng headlight, display ng panel ng instrumento, at panoramic sunroofs. Ang kaliwanagan at katigasan nito ay ginagawang perpekto para sa pagprotekta sa pag -iilaw at pagpapakita.

• Polyamide (PA) (Nylon): Kilala sa mataas na lakas, higpit, at paglaban ng init, lalo na kung puno ng baso. Ang Nylon ay isang workhorse para sa mga sangkap na under-the-hood at istruktura.

  • Mga Katangian: Mataas na lakas ng makunat, mahusay na paglaban sa kemikal (sa mga langis at gasolina), at mahusay na katatagan ng thermal.

  • Mga Aplikasyon: Ang mga takip ng engine, mga manifold ng paggamit, mga sangkap ng sistema ng paglamig, at iba't ibang mga gears at bushings.

• Thermoplastic Polyurethane (TPU): Ang isang nababaluktot, malambot na materyal na materyal na perpekto para sa mga overmolding application kung saan mahalaga ang ergonomya at pakiramdam.

  • Mga Katangian: Napakahusay na pagkalastiko, mahusay na paglaban sa abrasion, at isang malambot, tulad ng goma.

  • Mga Aplikasyon: Ang mga manibela na gulong, gear shift knobs, seal, at wire harnesses. Ang kakayahang ma -overmolded sa mahigpit na plastik ay nagpapabuti ng kaginhawaan at pag -andar.

Mga pamantayan sa pagpili ng materyal para sa iba't ibang mga bahagi ng automotiko

Ang pagpili ng tamang materyal ay hindi lamang tungkol sa pagpapaandar ng isang bahagi; Ito ay nagsasangkot ng isang kumplikadong pagsusuri ng maraming mga kadahilanan:

• Mga Kinakailangan sa Pagganap: Kailangan ba ng bahagi na makatiis ng mataas na temperatura, pagkakalantad ng kemikal, o epekto? Tinutukoy nito ang base plastic (hal., Nylon para sa paglaban sa init).

• Aesthetics at pakiramdam: Kinakailangan ba ang isang soft-touch, high-gloss, o naka-texture na ibabaw? Ito ay madalas na humahantong sa paggamit ng Abs para sa makinis na pagtatapos o TPU para sa overmolded grips.

• Pagbawas ng timbang: Para sa bawat kilo ng timbang na nai -save, ang kahusayan ng gasolina ng kotse ay nagpapabuti. Nagdudulot ito ng paggamit ng mga magaan na materyales tulad ng PP sa mga tradisyonal na metal.

• Gastos: Ang gastos ng hilaw na materyal ay palaging isang kadahilanan sa produksiyon ng high-volume na automotiko. Ang PP at ABS sa pangkalahatan ay mas mabisa kaysa sa PC o mga espesyal na marka ng naylon.

• Mga Kinakailangan sa Pagproseso: Ang materyal ay dapat na maiproseso nang mahusay sa pamamagitan ng napiling pamamaraan ng paghuhulma nang walang pagkasira.

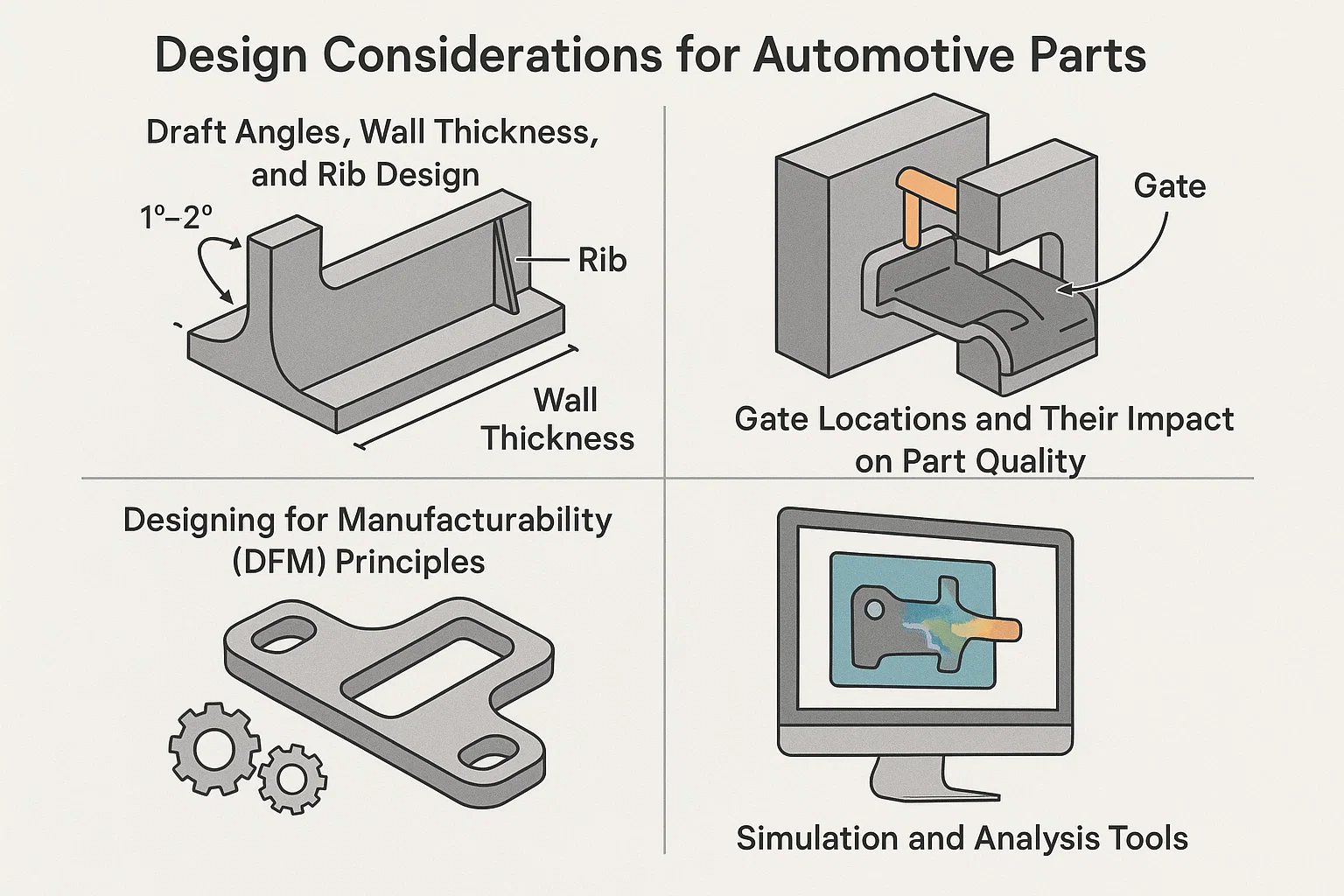

Mga pagsasaalang -alang sa disenyo para sa mga bahagi ng automotiko

Ang tagumpay ng iniksyon na hinubog at overmolded na mga bahagi ng automotiko ay nakasalalay sa isang masusing proseso ng disenyo. Ang isang mahusay na dinisenyo na bahagi ay hindi lamang gumagana kundi pati na rin ang paggawa, matibay, at mabisa. Ang pagsunod sa mga pangunahing prinsipyo ng disenyo ay mahalaga upang maiwasan ang mga karaniwang isyu tulad ng pag -war, mahina na mga bono, at mga depekto sa kosmetiko.

---

1. Draft anggulo, kapal ng dingding, at disenyo ng rib

• Mga anggulo ng draft: Ang mga ito ay bahagyang mga taper sa mga vertical na pader ng isang bahagi, na ginagawang mas madali ang pag -eject mula sa amag nang walang pinsala. Ang isang karaniwang anggulo ng draft ay 1-2 degree. Kung walang tamang draft, ang isang bahagi ay maaaring ma -stuck sa amag, na humahantong sa mas mahabang oras ng pag -ikot at potensyal na pinsala sa bahagi o ang hulma mismo.

• Kapal ng pader: Pagpapanatili a pare -pareho ang kapal ng pader ay isa sa mga pinaka kritikal na patakaran. Tinitiyak nito ang pantay na paglamig, na pumipigil sa pag -war, mga marka ng lababo (mga pagkalumbay sa ibabaw), at panloob na mga stress. Ang biglaang mga pagbabago sa kapal ay maaaring maging sanhi ng hindi pantay na pag-urong, na humahantong sa isang mahina o hindi umiiral na bono sa mga overmolded na bahagi.

• Disenyo ng Rib: Ang mga buto -buto ay manipis, sumusuporta sa mga dingding na nagdaragdag ng higpit at lakas sa isang bahagi nang hindi pinatataas ang pangkalahatang kapal ng pader. Mahalaga ang mga ito para sa integridad ng istruktura at pumipigil sa pag -war. Upang maiwasan ang mga marka ng lababo sa kosmetikong bahagi, ang kapal ng isang rib ay dapat na tungkol sa 50-60% ng dingding na sinusuportahan nito.

2. Mga lokasyon ng gate at ang epekto nito sa kalidad ng bahagi

Ang gate ay ang punto kung saan ang tinunaw na plastik ay pumapasok sa lukab ng amag. Ang lokasyon nito ay kritikal para sa daloy ng materyal, ang hitsura ng panghuling bahagi, at ang mga mekanikal na katangian nito.

• Optimal Flow: Tinitiyak ng isang maayos na gate na ang lukab ng amag ay napuno nang pantay at ganap. Ang maling paglalagay ng gate ay maaaring humantong sa hindi kumpletong pagpuno (maikling shot) , mga linya ng daloy , o Mga linya ng weld (kung saan nagtatagpo ang dalawang daloy ng daloy), na madalas na mahina na mga puntos.

• Pag -minimize ng mga depekto: Para sa mga kosmetikong bahagi, ang gate ay dapat mailagay sa isang hindi nakikita o madaling ma-trim na lugar upang maiwasan ang mga mantsa. Sa overmolding, ang gate para sa pangalawang pagbaril ay dapat na nakaposisyon upang payagan ang materyal na dumaloy nang maayos at ganap na sa substrate nang hindi lumilikha ng labis na presyon na maaaring makapinsala dito.

3. Pagdidisenyo para sa Mga Prinsipyo ng Paggawa (DFM)

Ang DFM ay isang aktibong diskarte sa disenyo ng produkto na naglalayong ma -optimize ang lahat ng mga aspeto ng isang produkto para sa kadalian ng pagmamanupaktura. Sa sektor ng automotiko, kabilang dito ang:

• Bahagi ng pagsasama -sama: Ang pagdidisenyo ng isang solong, kumplikadong bahagi upang palitan ang maraming mas maliit na mga sangkap, na binabawasan ang oras at gastos sa pagpupulong.

• Standardisasyon: Gamit ang mga karaniwang tampok tulad ng mga sukat ng butas, mga bosses, at mga clip na maaaring madaling mai -replicate sa iba't ibang mga produkto.

• Pagtatasa ng Tolerance: Ang pagtukoy ng naaangkop na pagpapahintulot na sapat na masikip para sa pag -andar ngunit hindi gaanong masikip na pinatataas nila ang mga gastos sa pagmamanupaktura nang hindi kinakailangan.

4. Mga tool sa Simulation at Pagsusuri

Ang modernong disenyo ay suportado ng advanced na software. Pagtatasa ng daloy ng amag ay isang pangunahing tool ng kunwa na hinuhulaan kung paano ang tinunaw na plastik ay dumadaloy sa amag. Tumutulong ito sa mga taga -disenyo na makilala ang mga potensyal na isyu tulad ng mga marka ng lababo, warp, at mga linya ng weld bago pa man gawin ang isang pisikal na amag, na nagse -save ng makabuluhang oras at pera. Ang iba pang mga tool ay maaaring gayahin ang stress, panginginig ng boses, at thermal pagganap upang matiyak na ang bahagi ay nakakatugon sa lahat ng mga kinakailangan sa tibay.

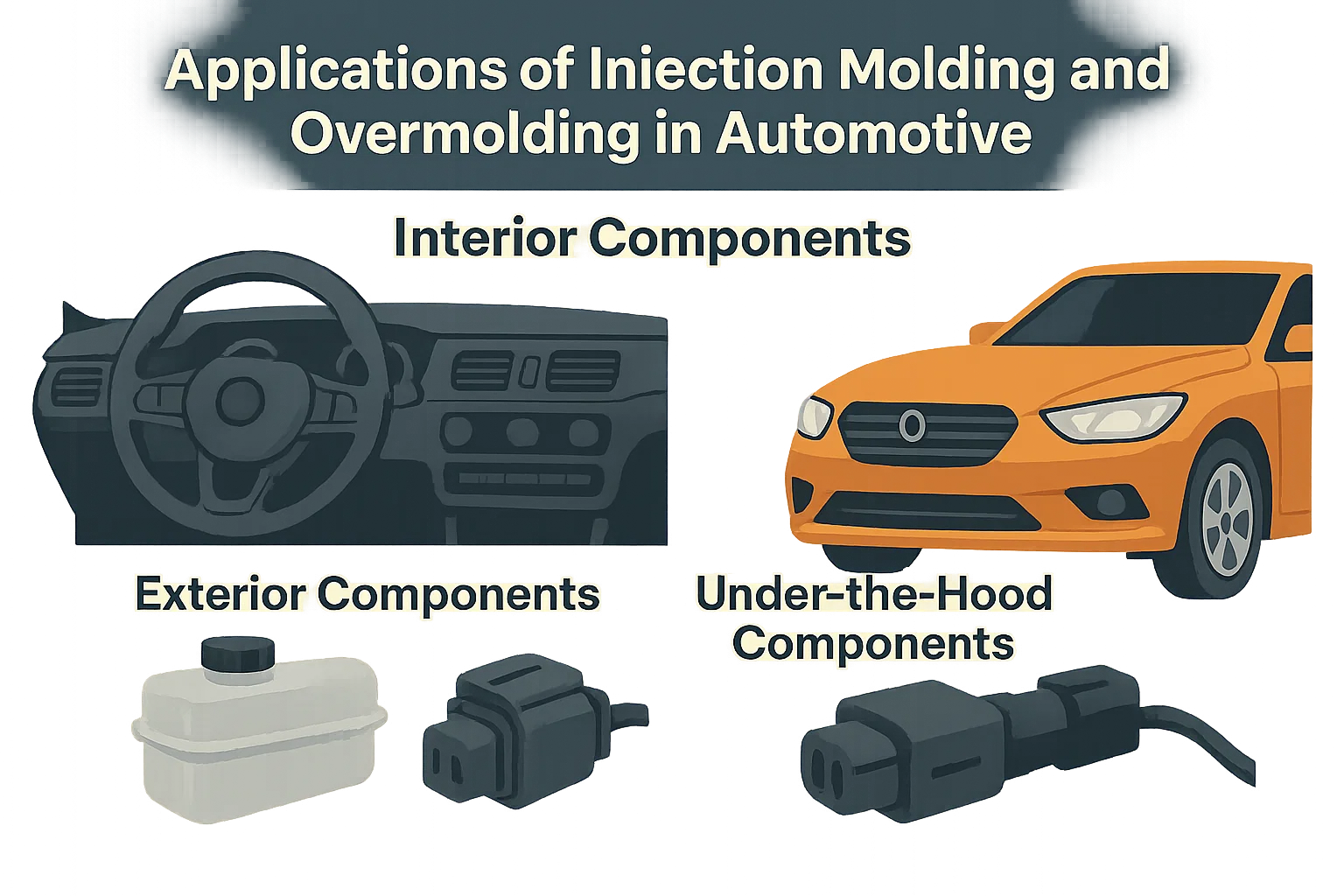

Ang mga aplikasyon ng paghubog ng iniksyon at overmolding sa automotiko

Ang paghubog ng iniksyon at overmolding ay isang mahalagang bahagi ng landscape ng automotive manufacturing. Pinapayagan nila ang paglikha ng kumplikado, magaan, at matibay na mga sangkap sa loob ng interior, panlabas, at under-the-hood system ng isang sasakyan.

---

Mga sangkap sa loob

Ang mga bahaging ito ay nakatuon sa mga aesthetics, ergonomics, at kaligtasan. Ang paghuhulma ng iniksyon at overmolding ay nagbibigay-daan sa pagsasama ng mga tampok tulad ng mga soft-touch na ibabaw, integrated button, at kumplikadong mga hugis.

• Mga Bahagi ng Dashboard: Ang pangunahing panel ng dashboard ay karaniwang iniksyon na hinubog mula sa PC/ABS , isang materyal na kilala para sa dimensional na katatagan at paglaban ng init. Ang mga knobs, pindutan, at pandekorasyon na mga piraso ng trim ay madalas na gumagamit ng overmolding upang pagsamahin ang isang mahigpit na plastik na core na may malambot TPU or TPE Ibabaw para sa isang mas mahusay na pakiramdam at hitsura.

• Mga panel ng pinto: Ang mga ito ay karaniwang iniksyon na hinuhubog mula sa Polypropylene (PP) , isang magaan at epektibong materyal. Ang overmolding ay ginagamit sa mga armrests at hawakan ang mga grip upang magdagdag ng isang komportable, malambot na layer na layer.

• Knobs at mga pindutan: Ang mga shift knobs, mga kontrol sa radyo, at iba pang mga pindutan ng interface ay perpektong mga kandidato para sa labis na pag -iingat. Ang isang mahigpit na plastik na core ay nagbibigay ng integridad ng istruktura, habang ang isang panlabas na layer ng TPU or TPE nag-aalok ng isang komportable, hindi slip na mahigpit na pagkakahawak at isang premium na pakiramdam.

• Mga sangkap ng manibela: Ang core ng manibela ay madalas na isang insert ng metal, ngunit ang mga panlabas na grip ay maaaring ma -overmold TPU upang magbigay ng isang komportable, masungit na ibabaw.

---

Mga panlabas na sangkap

Ang mga panlabas na bahagi ay humihiling ng mataas na tibay, paglaban sa panahon, at isang walang kamali -mali na pagtatapos.

• Bumpers at Grilles: Ang mga bumpers ay iniksyon na hinuhubog mula sa isang timpla ng PP at EPDM (Ethylene propylene diene monomer), na nagbibigay ng mahusay na paglaban sa epekto at kakayahang umangkop. Ang mga grilles ay karaniwang gawa sa ABS or PA (Nylon) , dahil ang mga materyales na ito ay maaaring maging chrome-plated o ipininta sa isang de-kalidad na pagtatapos.

• Mirror housings: Ang mga ito ay karaniwang iniksyon na hinuhubog mula sa ABS , pinili para sa makinis na ibabaw at paglaban sa epekto.

• Mga Bahagi ng Pag -iilaw: Ang headlight at taillight lens ay ang katumpakan na iniksyon na hinuhubog mula sa malinaw PC or PMMA (Polymethyl methacrylate), na nag -aalok ng mahusay na optical kalinawan at paglaban ng UV. Ang mga light housings mismo ay madalas na ginawa mula sa mataas na temperatura na lumalaban PC or ABS .

---

Mga sangkap sa ilalim ng bahay

Ang mga sangkap na ito ay dapat makatiis ng mataas na temperatura, panginginig ng boses, at pagkakalantad sa mga langis at kemikal.

• Mga reservoir ng likido: Ang mga tanke para sa coolant at windshield washer fluid ay iniksyon na hinubog PP , na kung saan ay magaan at lumalaban sa pagkasira ng kemikal.

• Mga konektor at bahay: Ang mga automotive electrical connectors at sensor housings ay madalas na iniksyon na hinuhubog mula sa PA (Nylon) Dahil sa mataas na lakas at thermal resistance. Ang overmolding ay mahalaga dito, bilang a soft-touch material ay madalas na hinuhubog sa paligid ng konektor upang lumikha ng isang hindi tinatagusan ng tubig at alikabok na patunay na selyo, pinoprotektahan ang panloob na elektronika.

Mga kalamangan ng paggamit ng paghubog ng iniksyon at overmolding sa automotiko

Ang paghuhulma ng iniksyon at labis na pag -iingat ay naging mga teknolohiyang pundasyon sa industriya ng automotiko dahil sa kanilang natatanging pakinabang sa mga tradisyunal na pamamaraan ng pagmamanupaktura. Pinapagana nila ang isang synergistic na kumbinasyon ng pagganap, kahusayan, at kalayaan ng disenyo na mahalaga para sa pag -unlad ng sasakyan.

---

Pagbawas ng timbang

Ang isa sa mga pinaka makabuluhang pakinabang ay Pagbawas ng timbang . Sa pamamagitan ng pagpapalit ng mas mabibigat na mga bahagi ng metal na may mataas na lakas, magaan na plastik, ang mga tagagawa ay maaaring mabawasan ang pangkalahatang bigat ng isang sasakyan. Ito ay direktang isinasalin sa:

• Pinahusay na kahusayan ng gasolina: Ang mga magaan na sasakyan ay nangangailangan ng mas kaunting enerhiya upang ilipat, na humahantong sa mas mababang pagkonsumo ng gasolina para sa mga panloob na mga kotse ng pagkasunog ng engine.

• Pinalawak na saklaw ng EV: Para sa mga de -koryenteng sasakyan, ang isang mas magaan na katawan at tsasis ay nangangahulugang mas kaunting enerhiya ang kinakailangan mula sa baterya upang maglakbay sa parehong distansya, sa gayon pinalawak ang saklaw ng sasakyan.

Kakayahang umangkop sa disenyo

Ang mga prosesong ito ay nag -aalok ng walang kaparis kakayahang umangkop sa disenyo , na nagpapahintulot sa mga inhinyero na lumikha ng mga kumplikadong geometry at masalimuot na disenyo na magiging mahirap o imposible sa mga tradisyunal na pamamaraan tulad ng panlililak o paghahagis.

• Mga kumplikadong hugis: Ang paghuhulma ng iniksyon ay maaaring makagawa ng mga bahagi na may mga panloob na tampok, iba't ibang mga kapal ng dingding, at mga kumplikadong curves sa isang solong pagbaril.

• Bahagi ng pagsasama -sama: Ang overmolding, lalo na, ay nagbibigay -daan sa pagsasama ng maraming mga pag -andar sa isang solong bahagi. Halimbawa, ang isang solong overmolded na bahagi ay maaaring magsilbing isang sangkap na istruktura, isang selyo, at isang malambot na pagkakahawak, sa gayon binabawasan ang bilang ng mga bahagi na kinakailangan at pagpapagaan ng proseso ng pagpupulong.

Kahusayan sa gastos

Ang paghuhulma ng iniksyon at overmolding ay lubos Mabisa ang gastos Para sa paggawa ng masa, isang pangunahing kinakailangan ng industriya ng automotiko.

• Mababang gastos sa bawat bahagi: Habang ang mga paunang gastos sa tooling para sa mga hulma ay maaaring mataas, ang gastos sa bawat bahagi ay bumababa nang malaki sa mataas na dami ng produksyon na tumatakbo.

• Nabawasan ang mga gastos sa pagpupulong: Ang kakayahang pagsama -samahin ang maraming mga bahagi sa isa, lalo na sa labis na pag -iingat, makabuluhang binabawasan ang paggawa at oras na ginugol sa pagpupulong. Ito ay nag -stream ng linya ng pagmamanupaktura at nagpapababa ng pangkalahatang mga gastos sa produksyon.

• Minimal na basura: Ang mga proseso ay bumubuo ng napakaliit na basura ng materyal, dahil ang anumang labis na plastik (runner at sprues) ay madalas na muling ibabalik at magamit muli.

Tibay at pagganap

Ang mga sangkap na plastik na automotiko ay ininhinyero upang matugunan ang mahigpit na mga kinakailangan sa pagganap.

• Ang kaagnasan at paglaban sa kemikal: Hindi tulad ng metal, ang plastik ay hindi kalawang, at ang ilang mga marka ay lubos na lumalaban sa mga kemikal, langis, at mga gasolina na matatagpuan sa ilalim ng hood.

• Epekto ng Paglaban: Ang mga materyales tulad ng ABS at PC ay partikular na pinili para sa kanilang mataas na lakas ng epekto, na nagbibigay ng kritikal na proteksyon para sa parehong mga panloob at panlabas na mga sangkap.

• Vibration at ingay Dampening: Ang overmolding na may malambot na materyales tulad ng TPE ay maaaring epektibong mapawi ang mga panginginig ng boses at mabawasan ang ingay, na humahantong sa isang mas tahimik at mas komportableng pagsakay.

Kalidad ng kontrol at pagsubok

Ibinigay ang kritikal na papel na ginagampanan ng mga sangkap ng automotiko sa kaligtasan at pagganap ng sasakyan, ang mahigpit na kontrol ng kalidad ay hindi maaaring makipag-usap. Ang mga tagagawa ay dapat sumunod sa mahigpit na mga pamantayan upang matiyak na ang bawat bahagi ay nakakatugon sa tinukoy na mga kinakailangan para sa dimensional na kawastuhan, mga materyal na katangian, at tibay.

Kahalagahan ng kalidad ng kontrol sa paggawa ng bahagi ng automotiko

Ang industriya ng automotiko ay nagpapatakbo sa ilalim ng isang zero-defect mentality. Ang isang solong may sira na bahagi ay maaaring humantong sa mga paggunita ng sasakyan, makabuluhang pagkalugi sa pananalapi, at, pinaka -mahalaga, ilagay ang panganib sa driver at pasahero. Ang epektibong kontrol sa kalidad ay isinama sa buong proseso ng pagmamanupaktura, mula sa pagpili ng materyal hanggang sa pangwakas na inspeksyon ng bahagi. Tinitiyak nito na ang bawat bahagi ay maaasahan, pare -pareho, at gumaganap bilang dinisenyo sa ilalim ng iba't ibang mga kondisyon ng operating.

Mga Paraan ng Pagsubok: Dimensional na kawastuhan, lakas, at tibay

Ang iba't ibang mga sopistikadong pamamaraan ng pagsubok ay ginagamit upang mapatunayan ang kalidad ng iniksyon na hinubog at overmolded na mga bahagi:

• Dimensional na kawastuhan:

  • CMM (Coordinate Measuring Machine): Ang lubos na tumpak na tool na ito ay gumagamit ng isang pagsisiyasat upang masukat ang mga pisikal na sukat ng isang bahagi, tinitiyak na tumutugma ito sa orihinal na modelo ng CAD na may isang masikip na pagpapaubaya.

  • Optical scanner: Kinukuha ng mga non-contact scanner ang milyun-milyong mga puntos ng data upang lumikha ng isang 3D na modelo ng bahagi, na pagkatapos ay inihambing laban sa digital na blueprint upang suriin ang mga paglihis.

• Lakas at tibay:

  • Makunat at pagsubok sa epekto: Sinusukat ng mga pagsubok na ito ang kakayahan ng isang materyal na makatiis sa paghila ng mga puwersa at biglaang epekto, ayon sa pagkakabanggit. Mahalaga ang mga ito para sa mga bahagi tulad ng mga bumpers at interior trim.

  • Peel at paggugupit na pagsubok: Para sa mga overmolded na bahagi, ang mga pagsubok na ito ay mahalaga upang masuri ang lakas ng bono sa pagitan ng dalawang materyales. Sinusukat ng isang "peel test" ang puwersa na kinakailangan upang paghiwalayin ang overmold mula sa substrate, habang ang isang "shear test" ay sumusukat sa puwersa na kinakailangan upang i -slide ang isang materyal sa isa pa.

• Paglaban sa kapaligiran at kemikal:

  • Thermal cycling: Ang mga bahagi ay sumailalim sa paulit-ulit na mga siklo ng matinding mainit at malamig na temperatura upang gayahin ang mga kondisyon ng real-world at suriin ang warping o pagkabigo ng bono.

  • Paglalantad ng kemikal: Ang mga sangkap ay nasubok sa mga karaniwang likido ng automotiko tulad ng mga langis, likido ng preno, at mga ahente ng paglilinis upang matiyak na hindi sila nagpapabagal sa paglipas ng panahon.

Mga Pamantayan at Sertipikasyon: IATF 16949, atbp.

Upang matiyak ang pare -pareho ang kalidad sa buong supply chain, ang industriya ng automotiko ay nakasalalay sa mga tiyak na pamantayan at sertipikasyon.

• IATF 16949: Ito ang pamantayan sa pamamahala ng kalidad ng pandaigdigan para sa industriya ng automotiko. Ang sertipikasyon ay nagpapakita ng pangako ng isang tagapagtustos sa patuloy na pagpapabuti, pag -iwas sa depekto, at pagbawas ng pagkakaiba -iba at basura.

• ISO 9001: Habang hindi tiyak sa automotiko, ang mas malawak na pamantayan sa pamamahala ng kalidad na ito ay madalas na isang kinakailangan para sa IATF 16949 at nagpapakita ng pangako ng isang kumpanya sa mga proseso ng kalidad.

Hinaharap na mga uso sa paghubog ng automotive injection at overmolding

Ang industriya ng automotiko ay nasa isang palaging estado ng ebolusyon, na hinihimok ng paglipat patungo sa mga de -koryenteng sasakyan, awtomatikong pagmamaneho, at napapanatiling pagmamanupaktura. Ang mga teknolohiyang paghuhulma at overmolding ay umaangkop sa mga pagbabagong ito, na may ilang mga pangunahing uso na humuhubog sa kanilang hinaharap.

---

1. Paggamit ng mga recycled at bio-based na materyales

Habang ang mga regulasyon sa kapaligiran ay nagiging mas mahirap, mayroong isang lumalagong pangangailangan para sa mga napapanatiling materyales.

• Recycled Plastics: Ang mga tagagawa ay lalong gumagamit ng mga recycled plastik, tulad ng recycled pp and Alagang Hayop , upang makabuo ng mga sangkap na hindi istruktura. Binabawasan nito ang basura at pinapababa ang bakas ng carbon ng paggawa.

• Mga materyales na batay sa bio: Ang industriya ay paggalugad ng mga materyales na nagmula sa mga nababagong mapagkukunan tulad ng cornstarch o cellulose. Ang mga plastik na batay sa bio ay nag-aalok ng isang greener alternatibo sa tradisyonal na mga polymers na batay sa petrolyo at partikular na nakakaakit para sa interior trim at mga sangkap.

2. Mga pagsulong sa mga teknolohiya ng paghubog

Ang mga bagong teknolohiya ay ginagawang mas mahusay, tumpak, at may kakayahang gumawa ng mas kumplikadong mga bahagi.

• High-pressure injection paghuhulma: Ang pamamaraan na ito ay nagbibigay-daan para sa paglikha ng mga payat na may pader na mga bahagi nang hindi nagsasakripisyo ng lakas, na karagdagang nag-aambag sa pagbawas ng timbang ng sasakyan.

• Digitalization at Automation: Ang pagsasama ng mga robotics at AI-driven system ay humahantong sa ganap na awtomatikong mga cell ng paghubog ng iniksyon. Ang mga sistemang ito ay maaaring maging mga parameter ng proseso ng pag-aayos ng sarili, magsagawa ng mga pagsusuri sa kalidad ng real-time, at i-optimize ang mga oras ng pag-ikot, pagbabawas ng pagkakamali ng tao at pagpapalakas ng kahusayan.

• Micro-injection paghuhulma: Ang teknolohiyang ito ay maaaring makagawa ng hindi kapani -paniwalang maliit at tumpak na mga sangkap na plastik, na mahalaga para sa miniaturization ng mga elektronikong sensor at konektor sa mga modernong kotse.

3. Pagsasama ng mga matalinong teknolohiya sa mga bahagi ng hulma

Ang hinaharap ng mga bahagi ng automotiko ay namamalagi sa kanilang kakayahang maging "matalino" at interactive.

• In-Mold Electronics (IME): Ang teknolohiyang groundbreaking na ito ay nagbibigay -daan sa mga elektronikong circuit at sensor na mahulma nang direkta sa isang plastik na bahagi. Ito ay pagpapagana ng paglikha ng walang tahi, pinagsamang mga kontrol ng dashboard, mga sistema ng pag-iilaw, at mga touch-sensitive na ibabaw. Binabawasan ng IME ang oras ng pagpupulong, nagpapababa ng timbang, at nagbubukas ng mga bagong posibilidad para sa disenyo ng interior.

• Mga sensor at actuators: Ang mga miniaturized sensor para sa temperatura, presyon, at posisyon ay maaaring ma-overmold sa iba't ibang mga sangkap, na nagbibigay ng data ng real-time para sa mga control system ng isang sasakyan. Mahalaga ito para sa pagbuo ng mga advanced na sistema ng pagtulong sa driver (ADAS) at mga autonomous na sasakyan.

Mga Pag -aaral sa Kaso: Ang matagumpay na aplikasyon ng automotiko

Ang tunay na kapangyarihan ng paghuhulma ng iniksyon at overmolding ay pinakamahusay na ipinakita sa pamamagitan ng matagumpay na mga aplikasyon ng real-world. Ang mga pag-aaral sa kaso na ito ay nagtatampok kung paano malulutas ng mga teknolohiyang ito ang mga kumplikadong hamon at mga hamon sa pagmamanupaktura, na naghahatid ng mahusay na pagganap, aesthetics, at kahusayan sa gastos.

---

1. Overmolded Automotive Connectors

Hamon: Ang mga konektor ng automotiko, lalo na sa mga bay sa engine, ay dapat na ganap na mai -seal laban sa kahalumigmigan, alikabok, at kemikal. Ayon sa kaugalian, nakamit ito sa pamamagitan ng paggamit ng isang hiwalay na gasket ng goma, na nagdagdag ng isang manu -manong hakbang sa pagpupulong at isang potensyal na punto ng pagkabigo.

Solusyon: A Dual-material overmolding Ang proseso ay ipinatupad. Isang matibay, plastik na lumalaban sa init, tulad ng Polyamide (PA) or PBT , ay ginamit upang mabuo ang pangunahing katawan ng konektor. Isang malambot, lumalaban sa kemikal Thermoplastic elastomer (TPE) or LSR (Liquid Silicone Rubber) ay pagkatapos ay overmolded nang direkta sa pabahay ng konektor upang makabuo ng isang permanenteng, integrated seal.

Nakamit ang mga benepisyo:

• Pinahusay na tibay: Ang pinagsamang selyo ay nagbibigay ng higit na proteksyon laban sa mga kadahilanan sa kapaligiran, na pumipigil sa shorts at kaagnasan.

• Pagbawas ng gastos: Sa pamamagitan ng pagtanggal ng pangangailangan para sa isang hiwalay na gasket at ang manu -manong hakbang sa pagpupulong, ang mga gastos sa pagmamanupaktura ay makabuluhang nabawasan.

• Pinahusay na pagiging maaasahan: Ang permanenteng kemikal at mekanikal na bono sa pagitan ng dalawang materyales ay nagsisiguro na ang selyo ay hindi mabibigo o magbawas sa ilalim ng mga pagbabago sa panginginig ng boses o temperatura.

2. Panloob na mga panel ng pintuan

Hamon: Ang mga modernong panel ng pinto ay nangangailangan ng isang kumbinasyon ng isang mahigpit, istrukturang frame at isang malambot na touch, aesthetically nakalulugod na ibabaw. Ang paglikha nito na may maraming mga bahagi at adhesives ay kumplikado, mabigat, at mahal.

Solusyon: An paghuhulma ng iniksyon Ang diskarte gamit ang iba't ibang mga materyales ay ginamit. Ang pangunahing istraktura ng panel ng pinto ay ang iniksyon na hinuhubog mula sa magaan Polypropylene (PP) . Para sa mga lugar na nangangailangan ng isang premium na pakiramdam, tulad ng armrest, isang dedikadong soft-touch material ay alinman overmolded papunta sa frame ng PP o ang buong panel ay sakop sa isang tela o tulad ng katad na pelikula sa panahon ng proseso ng paghuhulma ( In-Mold Labeling ).

Nakamit ang mga benepisyo:

• Pagbawas ng timbang: Ang paggamit ng magaan na PP ay nakatulong na mabawasan ang pangkalahatang timbang ng sasakyan, na nag -aambag sa mas mahusay na kahusayan ng gasolina.

• Kalidad ng Aesthetic: Ang proseso ay nagpapagana ng isang walang tahi, de-kalidad na tapusin na walang nakikitang mga seams o gaps sa pagitan ng mahigpit at malambot na mga seksyon.

• Bahagi ng pagsasama -sama: Sa pamamagitan ng pagsasama ng ibabaw ng malambot na touch nang direkta sa panel, ang bilang ng mga bahagi at oras ng pagpupulong ay nabawasan.

3. Mataas na pagganap ng headlight lens

Hamon: Ang mga lente ng headlight ay kailangang maging malinaw na kristal upang ma -maximize ang light output, labis na matibay upang labanan ang mga epekto at mga gasgas, at makatiis sa radiation ng UV nang walang pag -yellowing. Ang salamin ay masyadong mabigat at madaling kapitan ng pagkawasak.

Solusyon: Mataas na katumpakan paghuhulma ng iniksyon kasama Polycarbonate (PC) ay ginamit. Ang prosesong ito ay nagbibigay -daan para sa paglikha ng kumplikado, optically malinaw na mga hugis ng lens na may masalimuot na panloob na mga prisma at light guides sa isang solong pagbaril. Ang isang mahirap, patong na lumalaban sa UV ay pagkatapos ay inilalapat sa hinubog na lens upang maprotektahan ito mula sa pinsala at pagkasira ng kapaligiran.

Nakamit ang mga benepisyo:

• Optical Clarity: Ang mga diskarte sa paghuhulma ng katumpakan ay nagsisiguro ng isang walang kamali -mali na pagtatapos, pag -maximize ang light transmission at beam control.

• Kaligtasan at tibay: Nag -aalok ang PC ng pambihirang epekto ng paglaban, pagprotekta sa headlight Assembly mula sa mga labi ng kalsada.

• Kalayaan sa Disenyo: Pinapayagan ang paghubog ng iniksyon para sa natatangi at kumplikadong mga disenyo ng lens na nag -aambag sa aesthetic na pagkakakilanlan ng sasakyan.
