Isang ekspertong gabay para sa mga inhinyero ng disenyo at mga espesyalista sa pagkuha sa pag-optimize ng mga custom na molded na bahagi ng goma, pag-navigate sa mga pamantayan sa pagpapaubaya, at pag-streamline ng internasyonal na produksyon.
Mga Alituntunin sa Disenyo para sa Mga Bahaging Molded na Injection ng Goma
Ang pagdidisenyo ng mga bahaging elastomeric ay nangangailangan ng natatanging pag-iisip ng engineering kumpara sa matibay na thermoplastic molding. Dahil ang synthetic na goma ay sumasailalim sa makabuluhang cross-linking sa panahon ng vulcanization, ang daloy ng dynamics at volumetric shrinkage ay nagdidikta ng mga tiyak na geometric na hadlang. Ang pangunahing failure mode sa custom na rubber molding ay hindi pare-pareho ang nominal na kapal ng pader, na lumilikha ng hindi pare-parehong mga rate ng pagpapagaling, matinding internal voiding, at surface sink marks. Ang pagpapanatili ng isang inirerekomendang kapal ng pader na 1.5 mm hanggang 5.0 mm (na may mga absolute functional na minimum na humigit-kumulang 0.5 mm para sa mga miniature na diaphragm) ay nagsisiguro ng balanseng daloy ng tambalan at thermal equilibrium sa buong lukab.
Ang radii ng sulok at mga anggulo ng draft ay direktang namamahala sa mahabang buhay ng tool at kahusayan sa pagbuga ng bahagi. Ang mga matalim na panloob na sulok ay tumutok sa mekanikal na stress at humahadlang sa daloy ng elastomer; samakatuwid, ang panloob na radii ng fillet ay dapat sumukat ng hindi bababa sa 25% ng katabing nominal na kapal ng pader (minimum na 0.5 mm). Bagama't ang likas na elasticity ng low-durometer rubber ay nagbibigay-daan para sa sapilitang demolding (stripping) ng mga menor de edad na undercut, ang paglalapat ng draft angle na 1.0 hanggang 2.0 degrees bawat gilid ay nananatiling kritikal para sa mga high-durometer compound (sa itaas 70 Shore A) o mga texture na ibabaw upang maiwasan ang pagkapunit sa panahon ng high-speed ejection.
Para sa mga profile ng sealing, ang mga custom na gasket cross-section ay nangangailangan ng mahigpit na pagsunod sa mga limitasyon ng pagpapapangit. Sa ilalim ng nominal na clamp load, ang mga elastomeric seal ay dapat makaranas ng 15% hanggang 30% compression squeeze. Ang sobrang pagdidisenyo ng dami ng seal na nauugnay sa lukab ng glandula ay nagdudulot ng hydraulic locking at napaaga na compression set failure.
| Parameter ng Disenyo | Inirerekomendang Target | RMA Class A2 (High Precision) | ISO 3302-1 Class M2 |
|---|---|---|---|
| Nominal na kapal ng pader | 1.5 mm hanggang 5.0 mm | /- 0.10 mm (para sa mga sukat < 10 mm) | /- 0.16 mm (para sa mga sukat < 10 mm) |
| Panloob na Fillet Radius | >= 25% ng kapal ng pader | /- 0.15 mm (10 hanggang 25 mm) | /- 0.20 mm (10 hanggang 25 mm) |
| Draft Anggulo | 1.0 hanggang 2.0 deg bawat panig | /- 0.20 mm (25 hanggang 50 mm) | /- 0.32 mm (25 hanggang 50 mm) |
| Undercut Depth | < 5% na walang mekanikal na core | /- 0.25 mm (50 hanggang 80 mm) | /- 0.40 mm (50 hanggang 80 mm) |
Talahanayan 1: Mga pangunahing parameter ng disenyo at paghahambing sa pagitan ng RMA Class A2 Precision at ISO 3302-1 Class M2 molding standards.

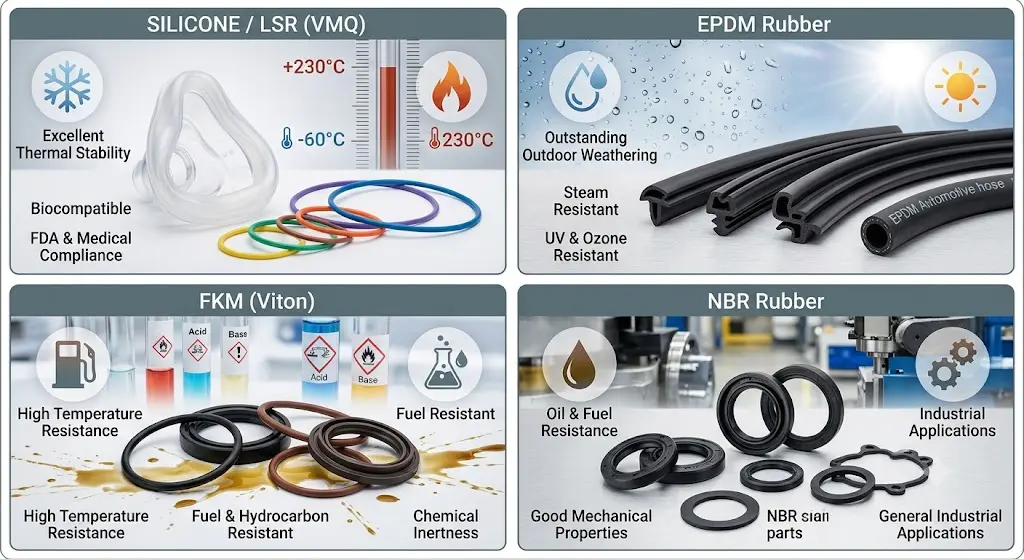

Pagpili ng Materyal: Silicone, EPDM, at Specialty Elastomer
Ang pagpili ng pinakamainam na elastomer compound ay nangangailangan ng paghahanay ng mga kemikal na istruktura ng polimer sa mga hinihingi sa operating environment. Ang cross-linking density na nakamit sa panahon ng vulcanization ay direktang nakakaimpluwensya sa mga pisikal na katangian, kabilang ang tensile strength, durometer hardness (Shore A), at compression set resistance. Ang compression set ay kumakatawan sa permanenteng deformation na natitira pagkatapos ng compressing force ay pinakawalan. Ang porsyento ng hanay ng compression ay ipinahayag sa matematika bilang C = [(t0 - t1) / (t0 - tn)] * 100, kung saan ang t0 ay ang orihinal na kapal ng ispesimen, ang t1 ay ang panghuling kapal ng ispesimen pagkatapos ng pagbawi, at ang tn ay ang taas ng spacer bar.
Ang Silicone Rubber (VMQ / Liquid Silicone Rubber - LSR) ay nagtatampok ng inorganic na silicon-oxygen backbone na nagpapakita ng thermal stability mula -60 degrees C hanggang 230 degrees C. Nagbibigay ang LSR ng matinding bio-compatibility at mababang compression set, na ginagawa itong pangunahing pagpipilian para sa mga medikal at food-contact na application. Gumagamit ang Ethylene Propylene Diene Monomer (EPDM) ng non-polar hydrocarbon backbone, na nag-aalok ng pambihirang pagtutol sa ozone, mga polar solvents, singaw, at panlabas na weathering sa makabuluhang mas mababang halaga ng raw material kaysa sa silicone. Ang mga fluorocarbon elastomer (FKM / Viton) ay gumagamit ng mga carbon-fluorine bond para makapaghatid ng higit na paglaban sa likido laban sa agresibong aromatic hydrocarbons, synthetic fuels, at concentrated na kemikal hanggang 250 degrees C.
| Uri ng Elastomer Polymer | Saklaw ng Katigasan | Temp ng Serbisyo (deg C) | Lakas ng makunat | Pangunahing Pagsunod sa Regulasyon |
|---|---|---|---|---|
| Silicone (VMQ / LSR) | 10 hanggang 80 Shore A | -60 hanggang 230 | 5 hanggang 11 MPa | FDA 21 CFR 177.2600, USP Class VI |
| EPDM Rubber | 40 hanggang 90 Shore A | -45 hanggang 150 | 8 hanggang 20 MPa | NSF 61 (Potable Water), Recyclable TPV na mga opsyon |
| Fluoroelastomer (FKM) | 50 hanggang 90 Shore A | -20 hanggang 250 | 10 hanggang 18 MPa | UL94 V-0 na rating ng apoy, mga detalye ng Automotive OEM |
| Nitrile (NBR) | 30 hanggang 90 Shore A | -30 hanggang 120 | 7 hanggang 18 MPa | Mga pamantayan sa pagkakalantad sa pangkomersyal na gasolina/langis |
Ang mga utos ng pagsunod sa mga pamilihan sa Hilagang Amerika ay nagdidikta ng mahigpit na pagbabalangkas ng tambalan. Ang mga produktong inilaan para sa paulit-ulit na pakikipag-ugnay sa pagkain ay dapat gumamit ng mga sangkap na nakalista sa ilalim ng FDA 21 CFR 177.2600. Ang mga bahagi ng pangangalagang pangkalusugan ay nangangailangan ng pagsusuri sa biolohikal na reaktibidad ng USP Class VI, na nagpapatunay na hindi nakakalason sa ilalim ng systemic at intracutaneous na mga pagsusuri. Ang mga bahagi ng pamamahagi ng tubig na inumin ay nangangailangan ng sertipikasyon ng NSF 61 upang matiyak na walang mga nakakalason na leachable sa ilalim ng ambient at mataas na pagkakalantad sa mainit na tubig.
Ang Proseso ng Injection Molding, Tooling, at Quality Assurance
Ang paghuhulma ng iniksyon ng goma ay pangunahing naiiba sa pagproseso ng thermoplastic tungkol sa pamamahala ng thermal ng bariles. Ang mga compound ng goma ay pinaplastik sa loob ng isang bariles na kinokontrol ng temperatura sa 70 hanggang 90 degrees C upang mapanatili ang lagkit ng likido nang hindi nagti-trigger ng napaaga na cross-linking (scorch). Ang mataas na presyon ng iniksyon (1000 hanggang 2000 bar) ay pinipilit ang homogenous na preheated na goma sa isang pinainit na lukab ng amag (160 hanggang 200 degrees C). Ang thermal energy sa loob ng cavity ay nagpapasimula ng mabilis na bulkanisasyon, na ginagawang isang elastic solid matrix ang fluid polymer bago ang part ejection.
Paghahambing ng Arkitektura ng Proseso: Injection vs. Compression vs. Transfer
- Injection Molding: Ganap na awtomatiko, closed-cavity filling. Mabilis na mga oras ng pag-ikot (30 hanggang 120 segundo). Tamang-tama para sa mataas na volume, kumplikadong mga geometry na nangangailangan ng RMA Class A2 tolerance. Mataas na paunang pamumuhunan sa tooling.
- Transfer Molding: Semi-automated, intermediate precision. Ang mga puwersa ng piston na paunang sinusukat ay gumaganap mula sa isang palayok patungo sa mga saradong lukab ng amag. Mas mababang gastos sa tool kaysa sa iniksyon; angkop para sa mga low-to-medium volume at metal insert overmolding.
- Compression Molding: Manu-manong preform loading sa bukas na lukab. Mas mahabang cycle (3 hanggang 10 minuto). Mababang pamumuhunan sa tooling; pinakaangkop para sa malalaking format na gasket, mababang volume na run, at ultra-high durometer compound.
Ginagamit ng mga protocol ng kontrol sa kalidad ang standardized na ASTM D2000 callout system. Ang isang tipikal na callout ng materyal gaya ng ASTM D2000 M2BG714 B14 EA14 ay tumutukoy sa polymer family (BG = NBR), durometer hardness (70 /- 5 Shore A), minimum tensile strength (14 MPa), at mga partikular na suffix na kinakailangan sa pagsubok para sa compression set (B14) at fluid resistance (EA14).
| Depekto sa paghubog | Pagsusuri sa Root Cause | Preventive na Disenyo / Solusyon sa Proseso |
|---|---|---|
| Sobrang Flash | Hindi sapat na puwersa ng clamp; pagod na mga linya ng paghihiwalay; labis na presyon ng iniksyon | Dagdagan ang clamp tonnage; muling idisenyo ang mga linya ng paghihiwalay; ilapat ang cryogenic deflashing post-processing |
| Short Shot (Underfill) | Napaaga ang lunas (paso); nakulong na hangin; hindi sapat na dami ng shot | Isama ang mga micro-vent (0.02 mm depth); mas mababang temperatura ng bariles; i-optimize ang laki ng runner |
| Porosity / blistering | Nakulong na volatiles o moisture sa compound; hindi kumpletong bulkanisasyon | Ipatupad ang vacuum-assisted molding system; pahabain ang oras ng tirahan ng lunas; pre-dry raw na materyales |
| Mga Flow Mark / Knit Lines | Mababang temperatura ng pagkatunaw; mahinang pagsasama ng mga front ng daloy sa mga core | Palakihin ang bilis ng iniksyon; itaas ang temperatura ng ibabaw ng amag; ilipat ang mga posisyon ng gate |
Mga Cost Driver, Prototyping, at Pagpili ng Kasosyo
Ang unit economics sa custom na rubber molding ay nakadepende sa amortized na mga gastos sa tooling, raw material mass, cycle time, at mga kinakailangan pagkatapos ng pagproseso. Ang mathematical na modelo ng gastos sa bawat bahagi ay kinakatawan bilang Unit Cost = (Tooling Cost / Total Production Volume) Material Cost [(Machine Hourly Rate * Cycle Time) / Cavity Count] Post-Processing Cost.
Ang mga gastos sa tool ay nag-iiba batay sa bilang ng lukab, grado ng bakal (hal., P20 kumpara sa pinatigas na NAK80/H13), at disenyo ng sistema ng runner. Ang isang single-cavity prototype mold ay karaniwang nagkakahalaga sa pagitan ng $2,500 at $6,000 na may lead time na 2 hanggang 3 linggo. Ang produksyon ng multi-cavity hardened steel tooling (8 hanggang 32 cavities) ay mula sa $12,000 hanggang $45,000, na nangangailangan ng 4 hanggang 6 na linggo para sa fabrication, T1 sampling, at pag-verify ng dimensyon ng CMM.
Para sa mababang volume na produksyon (500 hanggang 5,000 units), ang aluminum soft tooling o 3D-printed mold inserts (gamit ang high-temperature photopolymer resins) ay nagbibigay ng cost-effective na bridging solution. Bagama't pinabilis ng mabilis na prototyping ang pagpapatunay, dapat isaalang-alang ng mga inhinyero ang mga maliliit na pagkakaiba sa pag-aari ng materyal sa pagitan ng mga prototype additive resin at panghuling injection-molded production compound.
Framework ng Pagtatasa ng Kasosyo sa Paggawa
Kapag sinusuri ang internasyonal kumpara sa malapit na mga kasosyo sa pagmamanupaktura, dapat i-audit ng mga procurement team ang mga supplier laban sa pangunahing kalidad at mga milestone sa engineering:
- Mga Sertipikasyon ng Quality System: ISO 9001 (General Quality), IATF 16949 (Automotive), o ISO 13485 (Mga Medikal na Device).
- In-House DFM at Simulation: Mga advanced na kakayahan sa pagsusuri ng daloy ng amag upang mahulaan ang mga air traps, balanse ng pagpuno, at pag-urong ng volumetric bago ang pagputol ng bakal.
- Advanced na Kadalubhasaan sa Overmolding: Nagpakita ng karanasan sa multi-shot o insert overmolding (pag-bonding ng goma nang direkta sa metal o plastic na mga substrate gamit ang mga kemikal na primer).
- Pagmamay-ari at Garantiya ng Tool: Ang buong mga karapatan sa pagmamay-ari ay inilipat sa mamimili sa pagbabayad, na sinamahan ng isang panghabambuhay na garantiya sa pagpapanatili ng tool para sa aktibong habang-buhay ng produksyon.
Pabilisin ang Iyong Custom na Rubber Molding Project
I-upload ang iyong mga CAD file ngayon upang makatanggap ng isang komprehensibong pagsusuri sa Design for Manufacturability (DFM), kabilang ang tolerance stack-up analysis, mga rekomendasyon sa tambalan, at isang instant production quote.
Humiling ng Pagsusuri at Quote ng DFMMga Madalas Itanong
Ano ang pinakamahalagang mga panuntunan sa disenyo para sa mga pasadyang bahagi ng iniksyon ng goma?
Panatilihin ang pare-parehong kapal ng pader sa pagitan ng 1.5 mm at 5.0 mm, tukuyin ang panloob na radii ng fillet na katumbas ng hindi bababa sa 25% ng kapal ng pader, maglapat ng 1.0 hanggang 2.0 degree na draft angle sa bawat gilid, at magdisenyo ng mga bahagi upang iayon sa karaniwang RMA Class A2 precision tolerances.
Paano ako pipili sa pagitan ng silicone at EPDM para sa aking proyekto sa paghubog ng goma?
Piliin ang Silicone (VMQ/LSR) para sa matinding temperatura (-60 hanggang 230 degrees C), biological compatibility, pagsunod sa FDA/USP, o mga kinakailangan sa low compression set. Pumili ng EPDM para sa cost-effective na mga panlabas na application na nangangailangan ng mataas na resistensya sa ozone, panahon, singaw, at polar fluid.
Ano ang karaniwang gastos sa bawat bahagi para sa paghuhulma ng iniksyon ng goma, at anong mga salik ang nakakaimpluwensya dito?
Ang halaga ng unit ay depende sa pagpili ng materyal, dami ng bahagi, oras ng pagpapagaling, bilang ng lukab, at paraan ng pag-defllash. Ang high-cavitation tooling ay kapansin-pansing binabawasan ang bawat bahagi ng labor at machine time na gastos sa malalaking volume ng produksyon.
Gaano katagal ang pagtatayo ng injection mold tooling para sa mga bahagi ng goma?
Ang prototype o soft tooling ay karaniwang nangangailangan ng 2 hanggang 3 linggo. Ang produksyon ng multi-cavity steel molds sa pangkalahatan ay nangangailangan ng 4 hanggang 6 na linggo, kabilang ang disenyo ng tool, CNC machining, EDM processing, at paunang T1 sample validation.
Ano ang mga karaniwang depekto sa paghuhulma ng iniksyon ng goma at paano ko mapipigilan ang mga ito?
Kasama sa mga karaniwang depekto ang flash (pinapababawasan ng tumpak na mga linya ng paghihiwalay at cryogenic deflashing), mga maiikling shot (pinipigilan ng vacuum venting at scorch management), at internal porosity (kinokontrol sa pamamagitan ng vacuum-assisted molding at optimized cure cycle).
Anong mga kinakailangan sa FDA o medikal na grado ang naaangkop sa mga bahagi ng goma sa US?
Ang mga bahagi ng food-contact ay nangangailangan ng pagsunod sa FDA 21 CFR 177.2600. Ang mga bahagi ng medikal na grade ay nangangailangan ng pagsusuri sa biological evaluation ng USP Class VI, habang ang mga bahagi ng inuming tubig ay nag-uutos ng sertipikasyon ng NSF 61.
Paano maikukumpara ang injection molding sa compression o transfer molding para sa mga bahagi ng goma?
Ang injection molding ay naghahatid ng superior dimensional precision, automated consistency, at mabilis na cycle times para sa matataas na volume. Ang transfer molding ay cost-effective para sa medium volume at insert bonding, habang ang compression molding ay nag-aalok ng pinakamababang paunang gastos sa tooling para sa mababang volume o malalaking format na bahagi.
