Ang mga overmolding na soft-touch elastomer tulad ng Thermoplastic Elastomers (TPE) o Thermoplastic Polyurethanes (TPU) sa ibabaw ng matibay na plastic, metal, o printed circuit boards (PCBs) ay nagpapahusay ng ergonomic grip, nagpapababa ng vibration, at lumilikha ng liquid-tight na proteksyon sa pagpasok. Gayunpaman, ang mga pagkabigo ng produkto—gaya ng delamination ng hangganan, mga marka ng lababo, matagal na mga ikot ng paglamig, o labis na bahagi ng warpage—ay madalas na bumabalik sa hindi tamang disenyo ng kapal ng pader.
Ang mga generic na alituntunin sa disenyo ay kadalasang nagmumungkahi ng pagpapanatili ng pare-parehong 2.0 mm na kapal ng pader. Sa pagsasagawa, ang pinakamainam na kapal ng balat ay lubos na nakasalalay sa mga partikular na materyal ng substrate, mga pangangailangan sa structural reinforcement, mga ratio ng haba ng daloy, at mga kinakailangan sa pagdirikit. Ang teknikal na gabay na ito ay nagbabalangkas ng mga tumpak na matrice ng kapal, mga pagsasaalang-alang sa proseso, mga panuntunan sa istruktura ng DFM, at mga protocol sa pagpapatunay para sa mga overmolding na aplikasyon.
1. Inirerekomendang Overmold (Balat) Kapal ayon sa Materyal at Substrate
Ang pagtukoy sa kapal ng overmold ay nangangailangan ng pagbabalanse ng functional tactile feedback laban sa thermal stress, volumetric shrinkage, at cycle time na mga parusa. Ang mga elastomer ay nagtataglay ng mas mataas na Coefficients ng Linear Thermal Expansion (CLTE) kaysa sa mga matibay na substrate; ang sobrang makapal na overmold na mga balat ay nagdudulot ng mataas na contractile stress sa panahon ng paglamig, na humahantong sa substrate warpage o adhesive shearing.
Ang matrix sa ibaba ay nagbibigay ng tumpak na mga hangganan ng kapal sa mga pangunahing substrate sa pagmamanupaktura:
| Materyal na substrate | Pinakamababang Kapal ng Balat | Inirerekomendang Nominal Thickness | Maximum Reinforced Thickness | Pangunahing Aplikasyon at Tala |
|---|---|---|---|---|
| Mga Plastic na Inhinyero (ABS, PC, PC/ABS) | 0.75 mm | 1.50 - 2.50 mm | 3.50 mm | Consumer electronics, mga hawakan ng power tool. Napakahusay na potensyal na pagbubuklod ng kemikal sa pamamagitan ng pagsasabog ng molekular sa ibabaw. |
| Mga High-Temp na Polyamide (PA6, PA66, PBT) | 1.00 mm | 1.50 - 2.20 mm | 3.00 mm | Automotive engine housings, industrial sensors. Nangangailangan ng mataas na temperatura ng tool upang makamit ang ganap na chemical adhesion. |
| Mga Semi-Crystalline na Plastic (POM, PP) | 1.20 mm | 1.80 - 2.50 mm | 3.00 mm | Ang mababang enerhiya sa ibabaw ay nagpapahirap sa pagbubuklod ng kemikal; lubos na umaasa sa mga mekanikal na interlocking feature. |
| Mga metal (Die-cast Aluminum, Zinc, Steel) | 1.00 mm | 2.00 - 3.00 mm | 4.00 mm | Mga instrumentong pang-opera, mga grip ng heavy-duty na kagamitan. Ang mataas na thermal conductivity ay mabilis na natutunaw ng panginginig; nangangailangan ng preheating. |
| Mga naka-encapsulated na PCB at Electronics | 1.00 mm | 1.50 - 2.00 mm | 2.50 mm | Low-pressure molding o pinong overmolding. Ang kapal ay dapat mag-buffer ng mga maselang bahagi laban sa mga presyon ng clamping. |

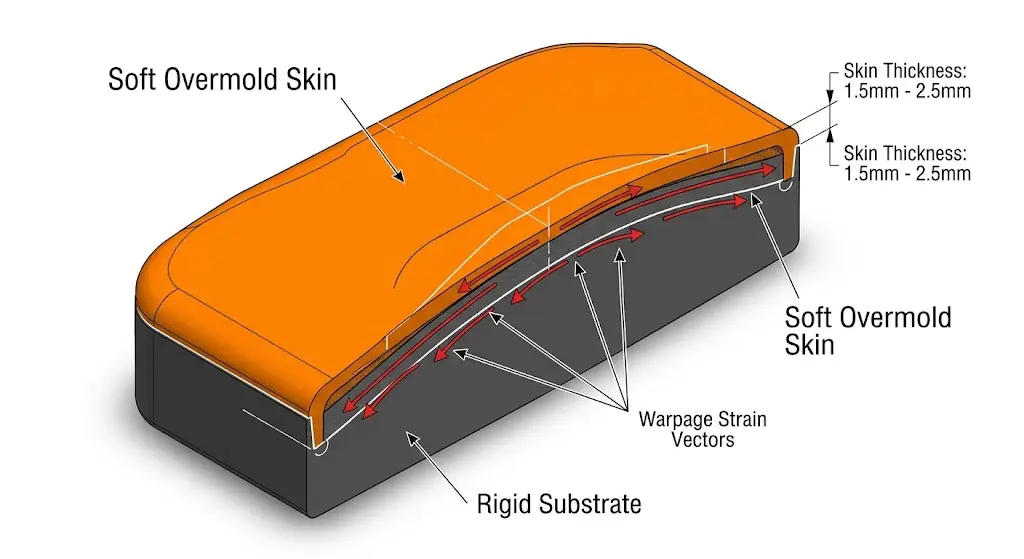

Tataan sa Disenyo: Ang mga soft-touch grip ay karaniwang nangangailangan ng nominal na kapal na 1.5 hanggang 2.5 mm upang makamit ang sapat na tactile damping. Ang mga kapal na wala pang 1.0 mm ay parang matigas, habang ang mga seksyon na lumalagpas sa 3.5 mm ay lubhang nagpapahaba ng mga oras ng paglamig at nagpapakilala ng mga panloob na void.
2. Minimum Injectable Balat Kapal at Manipis-Pader Techniques
Ang pagkamit ng maaasahang thin-wall overmolding (sa ilalim ng 1.0 mm) nang walang flash, short shot, o surface hesitation mark ay depende sa pagkontrol sa flow length ratios (L/T) at melt viscosity.
Kapag ang ratio ng haba ng daloy sa kapal ng pader (L/T) ay lumampas sa 100:1, ang mga karaniwang formula ng TPE ay nag-freeze nang maaga. Ang high-flow TPE/TPU formulations na may mataas na Melt Flow Index (MFI > 25 g/10 min sa 190°C/2.16kg) ay nagbibigay-daan sa pinakamababang kapal ng pader hanggang 0.50 mm - 0.75 mm sa mga short flow path (< 50 mm).
Pangunahing Proseso at Mga Alituntunin sa Tooling para sa Thin-Wall Overmolding:
- Nakataas na Temperatura ng Tool: Taasan ang temperatura ng lukab ng amag ng substrate ng 15°C hanggang 25°C upang maiwasan ang maagang pagyeyelo sa panahon ng yugto ng pag-iiniksyon.
- Sequential Valve Gating o Hot Runners: I-drop ang mga hot tip gate nang direkta sa mas makapal na mga seksyon ng overmold zone upang mabawasan ang mga pagbaba ng presyon.
- Mataas na Bilis ng Pag-iniksyon: Mabilis na punan ang mga maninipis na lukab bago mangyari ang solidification ng layer ng balat, gamit ang tumpak na multi-stage na mga profile ng packing upang maiwasan ang flash.
- Pagkontrol sa Lalim ng Venting: Ang katumpakan na micro-venting (0.010 mm hanggang 0.015 mm ang lalim) ay kritikal malapit sa manipis na mga gilid upang maiwasan ang nakulong na paso ng hangin nang hindi nagdudulot ng flash ng resin.
3. Mga Panuntunan sa Disenyo para sa Mga Uniform na Pader, Tadyang, Boss, at Transition
Ang hindi pare-parehong kapal ng overmold ay nagdudulot ng differential shrinkage, na lumilikha ng mga localized na konsentrasyon ng stress at pag-angat ng gilid. Ang pagsunod sa mahigpit na geometric na proporsyon ay nagpapanatili ng integridad ng istruktura at tuluy-tuloy na paglipat ng balat-sa-substrate.
Geometric DFM Ratio:
- Ratio ng Balat-sa-Core na Wall: Ang kapal ng overmold ay dapat na perpektong tumugma sa 60% hanggang 80% ng pinagbabatayan na kapal ng pader ng substrate upang maiwasan ang thermal distortion ng substrate sa panahon ng pagpasok ng shot.
- Panloob na Kapal ng Tadyang: Ang mga tadyang na naka-embed sa ilalim o sa loob ng overmold na balat ay hindi dapat lumampas sa 50% ng pangunahing overmold na nominal na kapal ng pader. (hal., Substrate Rib Thickness = 0.50 * Overmold Skin Thickness).
- Panloob na Radii (R): Iwasan ang matalim na sulok sa loob. Magbigay ng pinakamababang radius na R = 0.5 mm o 0.5 hanggang 0.75 beses ang kapal ng pader sa lahat ng intersection point upang mabawasan ang mga salik ng konsentrasyon ng stress.
- Shut-Off Step at Interlocking Grooves: Huwag kailanman tapusin ang isang overmold na balat sa isang flush surface. Magdisenyo ng perimeter shut-off step na may lalim na katumbas ng buong kapal ng balat, na sinamahan ng 0.5 mm x 0.5 mm na mechanical interlocking groove upang maiwasan ang pagbabalat sa mga nakalantad na gilid.
4. Paghahanda ng Substrate, Mga Primer, at Pagsubok sa Lakas ng Bond
Ang isang matibay na overmolded na bahagi ay nangangailangan ng mataas na interfacial adhesion strength. Ang mga mekanismo ng pagdirikit ay nahahati sa dalawang pangunahing kategorya: Pagbubuklod ng Chemical Diffusion and Mechanical Interlocking .
Surface Pre-Treatment Paraan:
- Atmospheric Plasma / Flame Treatment: Itinataas ang enerhiya sa ibabaw ng mga non-polar polymer (hal., Polypropylene) nang higit sa 44 dynes/cm para ma-maximize ang basa.
- Mga Chemical Primer / Silane Coupling Agents: Inilapat sa mga metal na haluang metal o ceramic na substrate bago ang paghubog upang bumuo ng mga covalent bond na may mga papasok na elastomeric resin.
- Abrasive Media Blasting: Lumilikha ng micro-roughness sa mga metal (Ra 2.5 - 6.3 µm), makabuluhang nagpapabuti ng mekanikal na keying.
Mga Karaniwang Pagsusuri sa Pagpapatunay ng Adhesion:
Ang integridad ng bono ay sinusuri gamit ang standardized testing protocols:
- 90-Degree Peel Test (ASTM D903 / ISO 813): Binibilang ang puwersa na kinakailangan upang alisan ng balat ang overmold strip mula sa substrate. Ang mga tinatanggap na pang-industriya na halaga ay mula 3.5 hanggang 8.0 N/mm depende sa durometer.
- Pagsubok sa Lap Shear (ASTM D1002): Sinusuri ang lakas ng paggugupit sa ilalim ng tensile loading.
Target ng Failure Mode: Kinakailangan ng mga protocol ng kontrol sa kalidad Cohesive Failure (kung saan ang elastomer na materyal ay napunit sa loob) sa halip na Pagkabigo ng Pandikit (kung saan malinis ang balat sa interface).
5. Tooling, Venting, Moldflow Simulation, at Cost Trade-Offs
Direktang nakakaimpluwensya ang kapal ng balat sa gastos ng yunit ng pagmamanupaktura, tagal ng pag-ikot, at mga rate ng scrap. Dahil ang oras ng paglamig ng plastik ay lumalaki nang malaki sa kapal ng pader (Ang Oras ng Paglamig ay proporsyonal sa Kuwadrado na Kapal ng Wall), ang pagdaragdag ng kapal ay may malaking parusa sa cycle time.
Mga Allowance sa Pag-urong at Simulation ng CAE:
Ang mga overmold na materyales ay nagpapakita ng volumetric shrinkage mula 1.2% hanggang 2.5%, na mas mataas kaysa rigid engineered thermoplastics (0.4% - 0.7%). Dapat kalkulahin ng mga tooling designer ang pag-urong ng pagkakaiba sa software ng pagsusuri ng Moldflow (CAE) upang matiyak ang katumpakan ng net-shape.
Pangunahing Mga Output ng Pagsusuri ng CAE na Susuriin:
- Volumetric Shrinkage sa Freeze-out: Tinitiyak ang pare-parehong pag-iimpake sa mga transition ng kapal.
- Volumetric Deflection / Warpage: Tinutukoy kung ang asymmetric na paglamig sa isang gilid ng isang metal o PCB substrate ay mag-uudyok ng mga puwersa ng baluktot.
- Interfacial Shear Stress: Sinusuri kung ang mga presyon ng daloy ng iniksyon ay lilipat o makakasira sa mga maselang feature ng substrate o mga paunang inilagay na pagsingit.
Kunin ang Iyong Overmolding DFM Review & Quote
Ang pag-optimize ng kapal ng overmold ay nangangailangan ng pagbabalanse ng pagkakapareho ng pader, disenyo ng tool, pagkakatugma ng materyal, at mga kinakailangan sa tactile. Ang aming engineering team ay nagbibigay ng komprehensibong mga pagsusuri sa DFM (Design for Manufacturability), Moldflow thermal/warpage simulation, at mabilis na mga serbisyo ng prototyping.
- Oras ng Turnaround: Feedback ng DFM sa loob ng 24 na oras; prototype tooling sa loob ng 5 hanggang 7 araw ng negosyo.
- Mga Pamantayan sa Pagsunod: ISO 13485, USP Class VI medical-grade elastomer, RoHS/REACH compliant material na opsyon.
Isumite ang iyong mga 3D CAD file (STEP/IGES) kasama ang mga detalye ng substrate para makatanggap ng detalyadong kapal at pagtatasa sa paggawa mula sa aming mga espesyalista sa pag-injection molding.
Mga Madalas Itanong (FAQ)
1. Anong mga overmold na kapal ang inirerekomenda para sa mga karaniwang substrate tulad ng ABS, PC, aluminyo, at mga PCB?
Ang mga inirerekomendang nominal na kapal ay 1.5 hanggang 2.5 mm para sa mga engineering plastic tulad ng ABS at PC, 2.0 hanggang 3.0 mm para sa mga metal tulad ng aluminum, at 1.5 hanggang 2.0 mm para sa mga naka-encapsulated na PCB upang matiyak ang wastong proteksyon nang hindi naglalapat ng labis na thermal stress sa mga sensitibong electronics.
2. Ano ang pinakamababang praktikal na kapal ng overmold na makakamit sa TPE, at anong mga pagbabago sa proseso ang nagbibigay-daan dito?
Ang pinakamababang praktikal na kapal ay 0.50 hanggang 0.75 mm gamit ang high-flow TPE/TPU formulations. Ang pagkamit nito ay nangangailangan ng mataas na temperatura ng lukab ng amag, mataas na bilis ng pag-iniksyon, sequential valve gating, at precision micro-venting upang maiwasan ang napaaga na pagyeyelo.
3. Paano ako magdidisenyo para sa pare-parehong kapal ng pader at maiwasan ang mga marka ng lababo o delamination?
Panatilihin ang kapal ng overmold sa pagitan ng 60% at 80% ng pinagbabatayan na substrate wall, magdisenyo ng mga panloob na tadyang sa hindi hihigit sa 50% ng pangunahing overmold na pader, isama ang malawak na transition radii (minimum na 0.5 mm), at isama ang perimeter shut-off steps na may mga mechanical locking grooves.
4. Paano ako dapat maghanda ng substrate upang mapakinabangan ang lakas ng bono para sa overmolding?
Maaaring ihanda ang mga substrate gamit ang atmospheric plasma o flame treatment upang mapataas ang enerhiya sa ibabaw, paglalapat ng silane coupling primer para sa mga metal, o media blasting upang lumikha ng mekanikal na pagkamagaspang sa ibabaw. Layunin ang magkakaugnay na kabiguan sa panahon ng pagsusuri sa balat ng ASTM D903.
5. Paano naaapektuhan ng overmold na kapal ang oras ng paglamig at ang kabuuang halaga ng bahagi?
Ang oras ng paglamig ay tumataas nang malaki sa parisukat ng kapal ng pader. Ang pagtaas ng kapal ng balat mula 1.5 mm hanggang 3.0 mm ay maaaring higit sa doble sa kinakailangang tagal ng ikot ng paglamig, na makabuluhang tumataas ang mga gastos sa pagmamanupaktura sa bawat yunit.
6. Ano ang nagiging sanhi ng overmold na pagbabalat sa matulis na mga gilid, at paano ito pinipigilan ng geometry?
Nangyayari ang pagbabalat kapag kumikilos ang mga puwersa ng paggugupit sa nakalantad na mga flush na gilid na may mahinang mekanikal na anchorage. Ang pagdidisenyo ng isang tinukoy na shut-off step sa kahabaan ng parting line na sinamahan ng isang undercut o mechanical retention groove ay nag-angkla sa gilid at pinipigilan ang pagbabalat sa ilalim ng mekanikal na abrasion.
