I. Mga prinsipyo ng disenyo at kahalagahan ng direksyon ng pagbubukas ng amag
Ang direksyon ng pagbubukas ng amag ay isang kritikal na desisyon ng disenyo sa paghubog ng iniksyon, na direktang nakakaapekto sa pagiging kumplikado ng amag, mga gastos sa produksyon, at mga aesthetics ng produkto. Ang mga pangunahing prinsipyo ng disenyo ay kasama ang:
1. Pag -align ng istruktura

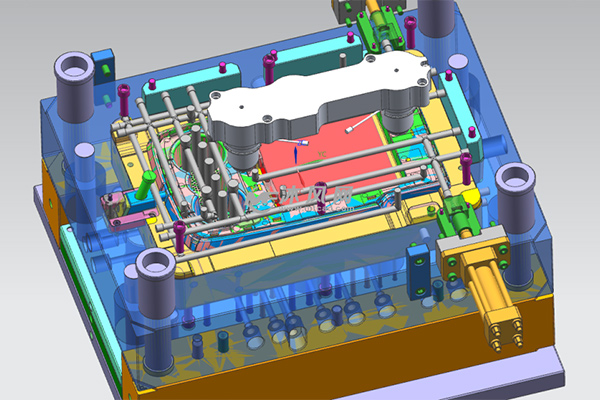

Ang mga tampok tulad ng mga buto-buto, snap-fits, at mga bosses ay dapat na nakahanay sa direksyon ng pagbubukas ng amag (tingnan ang Larawan 1). Iniiwasan nito ang mga side cores, binabawasan ang mga marka ng linya ng paghihiwalay. Halimbawa, ang mga snap-fits angled> 15 ° mula sa pagbubukas ng direksyon ay nangangailangan ng mga slider, ang pagtaas ng mga gastos sa amag ng higit sa 30%.
2. Pag -iwas sa undercut
Ang wastong orientation ay maaaring mag -convert ng 95% ng mga undercuts sa normal na mga istruktura ng demolding. Ang mga pag -aaral ng kaso ay nagpapakita ng pag -ikot ng direksyon ng pagbubukas ng 22 ° na binabawasan ang mga gilid ng mga cores mula 4 hanggang 1.
3. Aesthetic Optimization
Para sa mga bahagi na sensitibo sa hitsura (hal.
Mold Longevity
Ang wastong nakahanay na mga buto -buto ay mas mababa ang paglaban ng demolding ng 40%, na nagpapalawak ng buhay ng amag sa pamamagitan ng 30,000-50,000 cycle.
Ii. Mga sistematikong pamamaraan para sa disenyo ng linya ng paghihiwalay
Ang disenyo ng linya ng parting ay nagsasama ng geometry, pagmamanupaktura, at aesthetics:
1. Sistema ng Pag -uuri
2. Posisyon ng mga algorithm
Bounding Box Projection: Tinutukoy ang mga pangunahing linya ng paghihiwalay para sa 85% ng mga karaniwang bahagi.
Pagtatasa ng Slice: Gumagamit ng Z-buffer algorithm (0.01mm resolusyon) para sa mga freeform na ibabaw.
Paraan ng Flow-End: Pinagsasama ang pagsusuri ng MPI upang maiwasan ang mga linya ng weld sa mga lugar na may mataas na stress.
3. Mga Aesthetic Techniques
Ang "Knife-Edge" na mga linya ng paghihiwalay (R-anggulo <0.1mm) Bawasan ang kakayahang makita ng seam ng 90% sa mga elektronikong consumer. Ang pagpoposisyon ng mga linya ng paghihiwalay sa mga gilid ay nagpapababa ng pagkamagaspang sa ibabaw (RA) ng dalawang marka kumpara sa mga patag na rehiyon.
III. Pangunahing mga kadahilanan at mga diskarte sa pag -optimize
1. Pagbabayad ng pag -urong
Bawat GB/T14486-93, mabayaran ang 1.2-11.5 × ang nominal na pag-urong ng materyal. Para sa PA66 (nominal na pag -urong 0.8-11.5%), gumamit ng 1.0-11.8%.
2. Pagsasama ng Venting System
Ang mga linya ng parting bilang pangunahing mga vent ay nangangailangan ng kalaliman ng vent sa pamamagitan ng materyal na lagkit:
Mababang lagkit (hal., PP): 0.015-0.02mm
Mataas na lagkit (hal., PC): 0.03-0.05mm
Ang na -optimize na venting ay binabawasan ang punan ang presyon ng 15% at oras ng pag -ikot ng 8%.
3. Ang katiyakan ng lakas ng amag
Ang puwersa ng salansaning sa mga linya ng paghihiwalay ay dapat masiyahan:
F salansan = P Cavity X a Proj
F clamp : Clamping force (kn o tonelada)
P Cavity : Average na presyon ng lukab (MPa o kg/cm²)
A Proj : Pinakamataas na inaasahang lugar ng bahagi ng runner sa direksyon ng pagbubukas ng amag (cm² o in²)
Para kay Detaied, mangyaring makipag -ugnay sa amin. Isang propesyonal Pasadyang tagagawa ng paghubog ng iniksyon sa China.
Iv. Mga solusyon sa mga karaniwang isyu
1. Flash Control
Ang mga istruktura ng triple-seal (pangunahing 2 pantulong na seal) na may 0.005mm na limitasyon ng paggiling flash sa ≤5μm.
2. Kumplikadong paghawak sa ibabaw
Para sa mga lente ng automotiko, ang mga nakabase sa nurbs na nakabatay sa mga ibabaw na may 5-axis machining ay nakamit ang error sa contour ng ≤0.05mm.
3. Mga solusyon sa Micro-Molding
Ang mga linya ng paghiwalay ng laser (20μm lapad) ay nagbibigay-daan sa mga bahagi ng katumpakan tulad ng mga bomba ng insulin.
V. Mga advanced na aplikasyon ng teknolohiya
1. Pag-optimize ng Cae-Driven
Ang isang proyekto ng kaso ng laptop ay nabawasan ang warpage mula sa 1.2mm hanggang 0.3mm gamit ang mga linya ng paghahati ng alon sa pamamagitan ng pagsusuri ng moldflow.
2. Additive Manufacturing
Ang mga slm na ginawa ng paghihiwalay ay nagsingit na may mga texture ng biomimetic na mas mababa ang mga koepisyentong friction ng 40%.
3. Smart Monitoring
Ang mga sensor ng IoT sa mga bumper na hulma ay nakakakita ng 0.002mm misalignment, binabawasan ang hindi inaasahang pagkabigo ng 90%.
Vi. Mga uso sa hinaharap
1. AI-Assisted Design
Ang mga malalim na sistema ng pag -aaral ay awtomatiko ang disenyo ng linya ng paghihiwalay para sa 85% ng mga karaniwang bahagi, oras ng pagputol ng oras ng 5 ×.
2. Nanoscale Surface Engineering
Ang mga coatings ng PVD ay nagpapalawak ng buhay ng amag sa 1 milyong mga siklo, mga agwat ng pagpapanatili ng paglalakbay.
3. Pagpapanatili
Ang "Zero-Flash" na mga linya ng paghihiwalay na may mga biodegradable na materyales ay nagbabawas ng basurang materyal mula sa 1.2% hanggang 0.3%.
Pag -aaral ng Kaso: Ang tagagawa ng appliance ng bahay ay nabawasan ang oras ng pag -unlad ng amag mula 45 hanggang 28 araw at mga rate ng depekto mula sa 3.5% hanggang 0.8% gamit ang mga pamamaraang ito. Na may mga umuusbong na teknolohiya tulad ng mga digital na kambal, ang direksyon ng pagbubukas ng amag at pag -optimize ng linya ng pag -optimize ay papasok sa isang bagong panahon ng katalinuhan.
